Điểm tiếp xúc tay kẹp và đầu vào bảo vệ bề mặt chi tiết CNC

Hãy tách phôi thô, bán thành phẩm và thành phẩm trước, rồi lập bản đồ từng điểm tiếp xúc tại khay hoặc giá đỡ, tay kẹp, mâm cặp hay đồ gá và vị trí thành phẩm. Mỗi dòng cần nêu mặt được phép, hạn chế hoặc cấm tiếp xúc, hướng gắp/đặt, điều kiện thực tế và bằng chứng dự án. “Ngón mềm” không tự chứng minh bảo vệ bề mặt.

Tách trạng thái chi tiết trước khi ghi điểm tiếp xúc

Phôi thô, bán thành phẩm và thành phẩm có thể có yêu cầu bề mặt khác nhau. Vì vậy, không nên dùng một dòng chung cho cả ba trạng thái hoặc mặc định chúng dùng cùng điểm tiếp xúc. Mỗi trạng thái cần có nhận dạng riêng và liên kết tới đặc trưng hoặc tài liệu dự án đang được phép dùng để nhận biết bề mặt.

Từ đó, từng dòng trong hồ sơ có thể trả lời rõ: chi tiết ở trạng thái nào, đang ở vị trí nào, và đối tượng nào chạm vào chi tiết. Với bối cảnh đầu vào rộng hơn của tay kẹp, xem đầu vào thiết kế tay kẹp CNC; trang đó không thay cho bản đồ điểm tiếp xúc của một chi tiết cụ thể.

Vẽ chuỗi tiếp xúc theo vị trí thực tế

Chuỗi có thể đi qua khay hoặc giá đỡ, tay kẹp, mâm cặp hoặc đồ gá, rồi đến vị trí thành phẩm. Ở mỗi vị trí, ghi điểm hoặc vùng tiếp xúc thực tế, hướng gắp hoặc đặt, cùng bề mặt được phép, hạn chế hoặc cấm tiếp xúc. Mô tả phải dựa trên hình học chi tiết, vị trí tương đối, hướng tiếp cận và cấu hình ngón thực tế.

Cùng một chi tiết có thể tạo quan hệ tiếp xúc khác khi vị trí tương đối hoặc hướng tiếp cận thay đổi. Không suy ra độ ổn định, khả năng giữ hoặc an toàn chỉ từ tên một kiểu gắp. Để tổ chức các vị trí phôi và thành phẩm, có thể tham khảo bố trí khay phôi thô và thành phẩm.

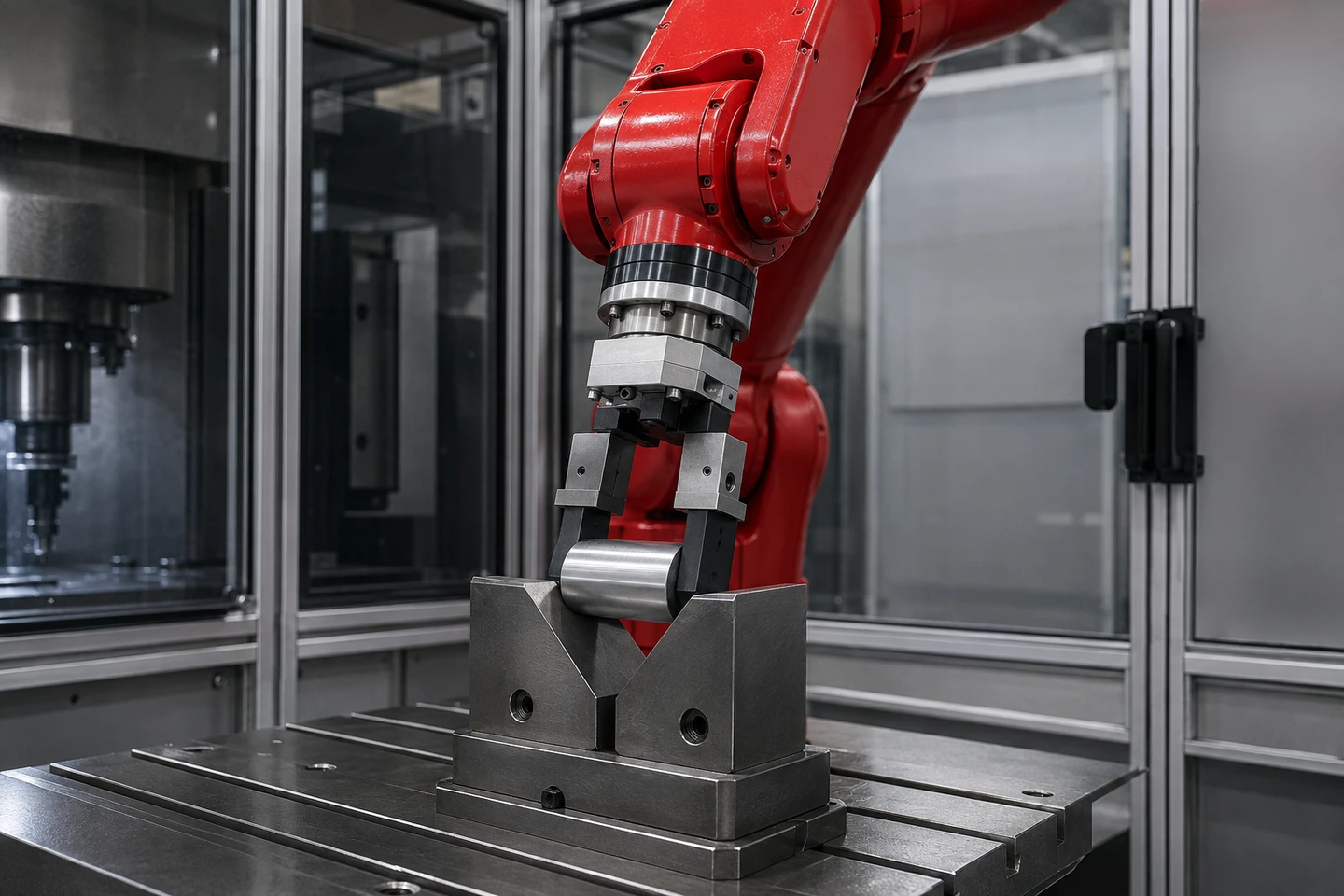

Minh họa bối cảnh ứng dụng

Định danh phần thật sự tiếp xúc

Hồ sơ nên định danh từng ngón, má kẹp hoặc mặt tỳ thực tế, phía trái/phải nếu có, revision có sẵn, vật liệu hoặc lớp phủ đã được xác nhận, và biên dạng hoặc bề mặt tiếp xúc. Đồng thời ghi điều kiện của chi tiết: khô, ướt, có phoi hoặc còn bavia khi những điều kiện đó thực sự hiện diện.

Không điền vật liệu, độ cứng, lớp phủ, revision, lực hoặc áp suất khi chưa có tài liệu. Một nhãn chung như “ngón mềm” không cho biết vật liệu nào đang chạm vào chi tiết, cũng không thay thế bằng chứng dự án. Trong quy trình tổng thể, quy trình cấp phôi bằng robot giàn là tài liệu điều hướng riêng, không phải xác nhận cấu hình tay kẹp.

Thu bằng chứng bảo vệ bề mặt theo điều kiện thực

Bằng chứng nên dùng chi tiết đại diện và điều kiện tiếp xúc thực tế. Ghi riêng các quan sát về dấu hoặc biến dạng, trượt hay thay đổi vị trí, tình trạng phoi-dung dịch, và ảnh trước/sau khi được phép. Cách ghi này giúp người xem biết bằng chứng nói về điều kiện nào, thay vì biến một ảnh gắp thành kết luận cho mọi chi tiết.

Tiêu chí chấp nhận và quyết định thuộc tài liệu dự án có thẩm quyền. Bản đồ này không tạo độ nhám, dung sai, giới hạn dấu vết, số mẫu hay kết luận chất lượng. Khi có phoi hoặc dung dịch làm mát, kiểm soát phoi và dung dịch làm mát giúp tổ chức chủ đề điều kiện môi trường liên quan.

Minh họa bối cảnh ứng dụng

Đánh dấu thay đổi để xem xét lại

Khi đổi chi tiết, trạng thái bề mặt, ngón hoặc má kẹp, vật liệu hay lớp phủ, điều kiện phoi-dung dịch, pose hoặc hướng tiếp cận, hãy đánh dấu phần thay đổi và mở lại các điểm tiếp xúc cùng bằng chứng liên quan. Thay đổi không tự chứng minh đã được xác nhận; nó cho biết phạm vi nào cần được người có trách nhiệm xem xét lại.

Nếu thay đổi cấu hình giữa các loại công việc, tay kẹp đơn hay kép cung cấp bối cảnh so sánh riêng. Bản đồ hiện tại chỉ giữ truy vết cho bề mặt và điểm tiếp xúc thực tế.

Bảng điểm tiếp xúc và đầu vào bảo vệ bề mặt

Mẫu để trống này không điền sẵn độ nhám, lực, áp suất, vết xước, biến dạng, số mẫu hoặc giới hạn chấp nhận. Với phạm vi cấp phôi một máy, xem giải pháp cấp phôi một máy CNC để có bối cảnh ứng dụng rộng hơn.

Câu hỏi thường gặp

Phôi thô và thành phẩm có thể dùng cùng điểm tiếp xúc không?

Chỉ khi tài liệu và bằng chứng dự án xác nhận; không được mặc định. Hai trạng thái cần được ghi riêng trước khi so sánh.

“Ngón mềm” có bảo đảm không để lại dấu không?

Không. Cần biết vật liệu, hình học, điều kiện thực tế và bằng chứng dự án; nhãn chung không thay cho các thông tin đó.

Một ảnh gắp có đủ để phê duyệt bề mặt không?

Không. Cần ghi điều kiện, quan sát và tiêu chí có thẩm quyền. Một ảnh không tự tạo kết luận chất lượng hoặc phê duyệt sản xuất.

Khi đổi pose hoặc hướng tiếp cận có cần xem lại không?

Có. Quan hệ tiếp xúc có thể thay đổi khi vị trí tương đối hoặc hướng tiếp cận thay đổi, nên hồ sơ cần đánh dấu để xem xét lại.

Nguồn và giới hạn sử dụng

• Robotiq 2-Finger Adaptive Gripper manual: General Presentation: ví dụ theo model Robotiq cho mối quan hệ giữa hình học, vị trí tương đối và kiểu gắp; không mô tả cấu hình QIXING.
• Robotiq 2-Finger Adaptive Gripper manual: Specifications: ví dụ thuật ngữ cho các bề mặt tiếp xúc của một model, không chuyển giao vật liệu, lực hay giới hạn sang thiết bị khác.
• QIXING workpiece datum-transfer checklist: nguồn cho các trường ghi trạng thái chi tiết và mặt được phép/hạn chế/cấm tiếp xúc, không chứng minh định vị hay chất lượng bề mặt.

Bài viết tổ chức hồ sơ đầu vào, không thiết kế tay kẹp, tính lực, thay đổi chương trình, phê duyệt chất lượng hoặc bảo đảm không dấu.
