Kiểm soát phoi và dung dịch làm mát khi cấp phôi CNC tự động: cần kiểm tra gì?

Khi đánh giá cấp phôi CNC tự động, phoi và dung dịch làm mát phải được kiểm tra trên toàn bộ đường đi của chi tiết: phôi thô và thành phẩm, bề mặt kẹp, định vị, cảm biến, mâm cặp/đồ gá, cửa máy, khay, vùng bàn giao, bước làm sạch, thử chu kỳ và trạng thái trước khi chạy lại. Tín hiệu hành trình của cơ cấu kẹp đứng riêng không đủ chứng minh đã giữ đúng chi tiết; kết luận phải dựa trên chi tiết đại diện, máy thực và điều kiện quy trình thực tế.

Bắt đầu từ trạng thái phôi thô và thành phẩm

Phôi thô và thành phẩm có thể mang lượng phoi hoặc dung dịch khác nhau, tiếp xúc ở bề mặt khác nhau và cần hướng đặt khác nhau. Hồ sơ đầu vào nên tách hai trạng thái, ghi bề mặt được phép kẹp, hướng, nhiệt độ nếu liên quan, dung dịch và phoi còn lại. Không thể đánh giá kẹp hoặc đường chuyển chỉ từ khối lượng chi tiết.

Có thể dùng dữ liệu phôi, máy và vùng bàn giao để thu thập đầu vào rộng hơn. Bảng trên không tự tạo loại vật liệu, nhiệt độ, kích thước, khối lượng, dung sai hoặc lượng nhiễm bẩn.

Kiểm tra bề mặt kẹp, định vị và cảm biến trong điều kiện thực

Phoi có thể nằm giữa ngón kẹp và bề mặt định vị; dung dịch làm mát có thể làm thay đổi ma sát hoặc ảnh hưởng việc xác nhận của cảm biến. Vì vậy, cần thử hình dạng tiếp xúc, khả năng làm sạch, trạng thái định vị và logic xác nhận bằng chi tiết đại diện trong môi trường thực tế của quy trình.

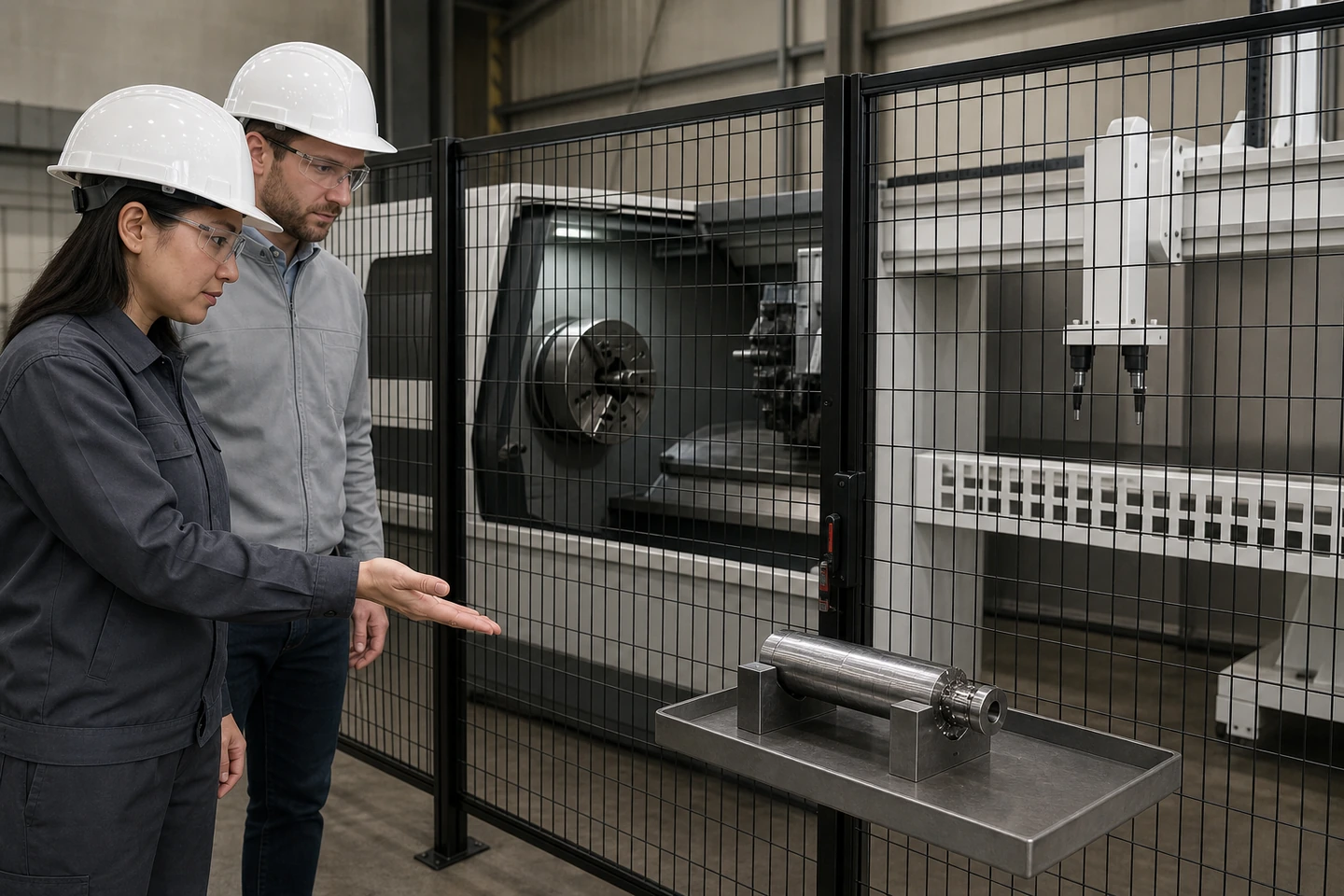

Minh họa bối cảnh ứng dụng / phương án kiểm soát cuối cùng theo đánh giá dự án

Tín hiệu hành trình chỉ phản ánh một trạng thái của cơ cấu, không tự chứng minh bề mặt kẹp đúng, chi tiết đã định vị đúng hoặc mọi lỗi đều được phát hiện. Nội dung bề mặt kẹp và xác nhận trong môi trường có phoi cung cấp nền kỹ thuật riêng; bài này không đưa lực kẹp, ngưỡng cảm biến, cấp bảo vệ, áp suất, phương pháp thổi hay độ chính xác.

Đưa mâm cặp, đồ gá, cửa máy và vùng bàn giao vào cùng checklist

Nhiễm bẩn không dừng ở kẹp robot. Trước khi robot đi vào hoặc bước tiếp theo bắt đầu, cần kiểm tra điểm định vị, mâm cặp, đồ gá, cửa máy và vùng bàn giao về phoi/dung dịch, khoảng hở, trạng thái và bước làm sạch nếu quy trình thực tế yêu cầu.

Tham khảo trình tự cấp dỡ và bước làm sạch để nhận diện điểm kiểm tra, không để suy ra thời gian hoặc năng suất. Checklist không tự thêm vòi thổi, rãnh thoát, bộ lọc, lưu lượng, áp suất, tần suất làm sạch hoặc phương pháp thu hồi, và không được bỏ qua liên động để rút ngắn chu kỳ.

Tách phôi, thành phẩm và hàng lỗi theo trạng thái ướt hoặc bẩn

Mỗi vị trí vật liệu cần quy định được phép nhận trạng thái nào: phôi thô, thành phẩm, hàng lỗi hoặc chi tiết chưa xác định. Với chi tiết ướt/bẩn, ghi rõ vị trí nhận, điều kiện làm mát/làm sạch nếu có và cách giữ đúng danh tính cùng trạng thái của chi tiết.

Có thể dùng danh tính và trạng thái chi tiết để kiểm tra sự nhất quán giữa vị trí vật lý và trạng thái điều khiển, nhưng bài này không mở rộng sang hệ hai máy. Phần tình trạng dung dịch, thoát phoi và độ sạch chỉ được dùng như nền kiểm tra; không kết luận sẵn sàng cho ca không người trực.

Bảng không xác định sức chứa khay, thời gian làm mát, phương pháp thoát nước, tự động phân loại hoặc bảo đảm không lẫn.

Thử toàn bộ chu kỳ trong điều kiện quy trình thực tế

Thử chu kỳ cần sử dụng tín hiệu máy thật, chi tiết đại diện và điều kiện phoi/dung dịch bình thường của quy trình. Ghi bằng chứng cho lấy chi tiết, kẹp và xác nhận, vào máy, bàn giao, làm sạch nếu cần, rút an toàn và trả thành phẩm. Đồng thời ghi dao động quan sát được và bước phục hồi cần thử.

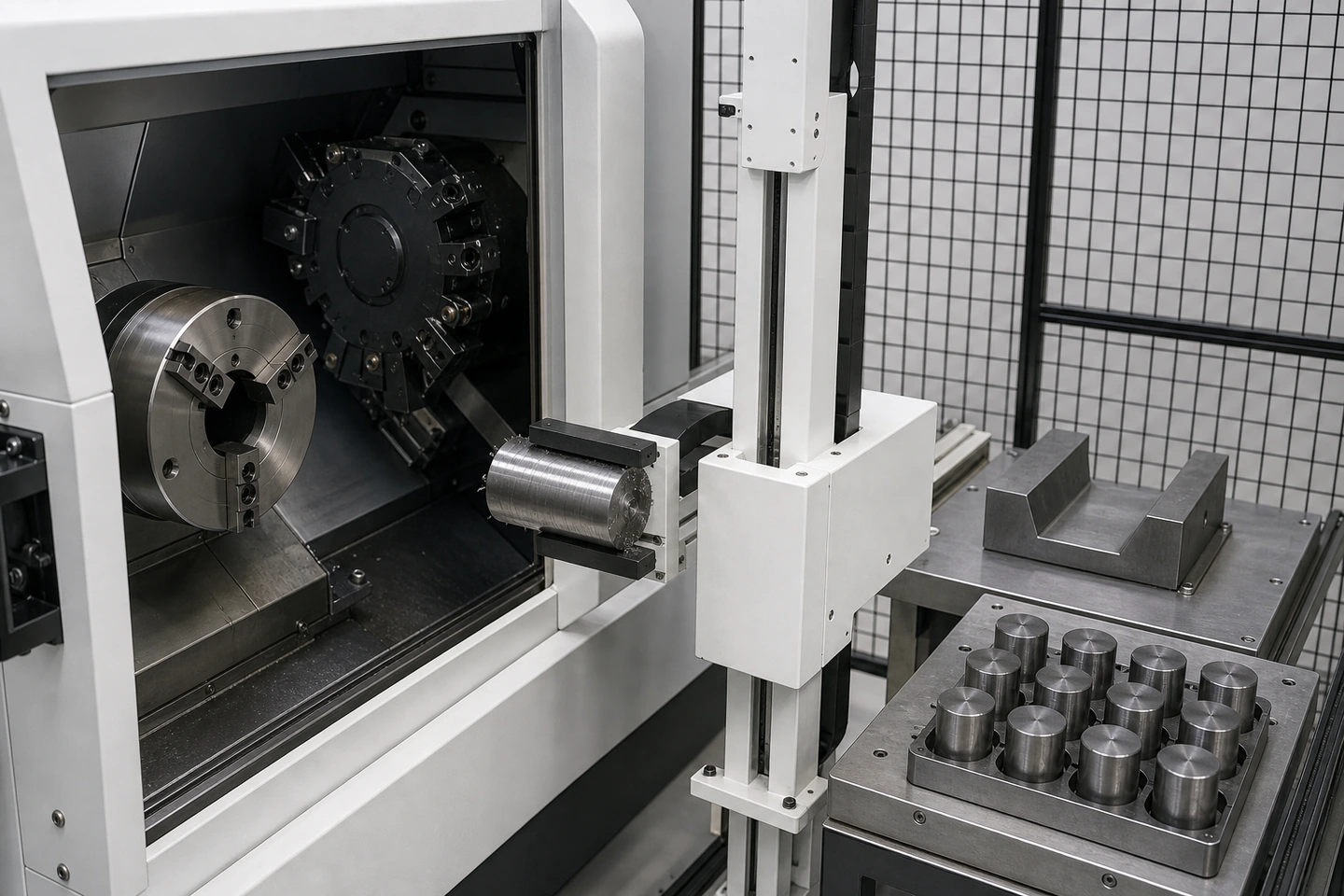

Minh họa bối cảnh ứng dụng / phương án kiểm soát cuối cùng theo đánh giá dự án

Không đặt thời gian chu kỳ, số vòng thử, mức phoi, tuổi dung dịch, năng suất, tỷ lệ lỗi hoặc kết luận vận hành ổn định. Một chu kỳ trình diễn cũng không chứng minh sẵn sàng sản xuất không người trực.

Xác định trạng thái an toàn và đối chiếu trước khi chạy lại

Kẹp sai, cảm biến bất thường, phoi đầy, cửa lỗi hoặc chi tiết rơi cần dẫn đến hành động an toàn đã được dự án định nghĩa. Trước khi chạy lại, phải xác nhận nguyên nhân đã được xử lý và đối chiếu máy, kẹp, chi tiết, khay/vùng bàn giao cùng quyền thao tác.

Checklist không cung cấp chuỗi phục hồi tự động, quyền reset từ xa, chẩn đoán, thời gian sửa chữa hoặc lịch bảo trì. Trước khi cho phép chạy lại, cần dựa trên trạng thái thực và ranh giới dự án, không suy ra kết luận tuân thủ hay chứng nhận.

Hoàn thành gói dữ liệu đầu vào cho đánh giá dự án

Tách hồ sơ thành ba nhóm: dữ liệu đã đo/xác nhận, nội dung phải thử tại máy và quyết định kỹ thuật thuộc dự án. Gói dữ liệu nên bao gồm trạng thái phôi/thành phẩm, bề mặt kẹp, hướng, phoi/dung dịch, khay, cửa, mâm cặp/đồ gá, vùng bàn giao, bước làm sạch, tín hiệu thực và các tình huống bất thường.

Có thể đối chiếu quy trình cấp dỡ một máy CNC để không bỏ sót điểm chuyển vật liệu, nhưng sơ đồ quy trình không phải thiết kế kiểm soát nhiễm bẩn đã phê duyệt.

Câu hỏi thường gặp

Phoi và dung dịch làm mát ảnh hưởng thế nào đến cấp phôi CNC tự động?

Chúng có thể ảnh hưởng bề mặt kẹp, ma sát, định vị, cảm biến, mâm cặp/đồ gá, cửa máy, khay và vùng bàn giao. Mức ảnh hưởng phải được thử với chi tiết và điều kiện thực tế.

Tín hiệu hành trình kẹp có đủ để xác nhận đã giữ đúng chi tiết không?

Không đủ khi đứng riêng. Cần kiểm tra bề mặt tiếp xúc, hướng, định vị, nhiễm bẩn, tín hiệu xác nhận và trạng thái thực bằng chi tiết đại diện.

Khay phôi và khay thành phẩm cần kiểm tra gì khi chi tiết ướt hoặc bẩn?

Xác định vị trí nào được phép nhận chi tiết, yêu cầu làm mát/làm sạch nếu có, và cách giữ đúng danh tính cùng trạng thái. Không tự đặt sức chứa hoặc phương pháp thoát nước.

Trước khi chạy lại sau lỗi liên quan phoi hoặc dung dịch cần đối chiếu gì?

Xác nhận nguyên nhân đã được xử lý, sau đó đối chiếu máy, kẹp, chi tiết, khay/vùng bàn giao và quyền thao tác. Bài viết không mô tả phục hồi tự động.

Nguồn và giới hạn sử dụng

Bài viết chỉ sử dụng QX012-F01 đến QX012-F06, QX-FCT-20260828-001, QX-FCT-20260828-003, QX-FCT-20260829-003 và QX-FCT-20260826-007. Các trang QIXING hỗ trợ phạm vi kiểm tra kỹ thuật chung; mọi thiết kế, thông số, phương pháp xử lý và điều kiện chạy lại phải theo máy, chi tiết và quy trình thực tế.

Gửi dữ liệu để đánh giá

Hãy chuẩn bị dữ liệu phôi thô/thành phẩm, bề mặt kẹp, hướng, tình trạng phoi/dung dịch, vị trí khay, cửa máy, mâm cặp/đồ gá, bước làm sạch và các tình huống bất thường. Sau đó gửi dữ liệu phoi và dung dịch làm mát để QIXING đánh giá kiểm soát nhiễm bẩn theo dự án.
