CNC 自动上下料工件定位基准：料位、夹爪与卡盘之间怎么衔接？

CNC 自动上下料工件定位基准传递，应沿毛坯料位、夹爪、卡盘或夹具、成品料位四类位置逐点检查。每个交接点都要记录工件身份与状态、允许姿态、用于定位的实际特征、允许和禁止接触面、进入条件，以及交接后的物理状态与控制或记录状态；这些输入用于项目评审，不等于夹爪设计、定位精度证明、机床兼容或首件放行。

先画四类位置，再谈基准怎样传递

基准传递不是只在图上标一个“中心”，而是要回答：工件当前在哪里、是什么状态、靠什么实际特征建立姿态、下一设备接触哪里，以及交接后工件究竟由谁持有。单机路线可先按毛坯料位 → 夹爪 → CNC 卡盘或夹具 → 成品料位拆开，再逐点补证据。

可用单机上下料概念路线核对基本物料路径，并用CNC 自动化现场资料补充机床开口、卡盘或夹具、工件和料位输入。概念路线不是已测布局，不能据此填写坐标、方向角、料位数量或间隙值。

毛坯料位：把实际定位特征写到可识别

毛坯料位的“定位基准”应记录用于建立工件姿态的实际接触特征或定位目标，并指向可识别的工件特征或项目图样定义。还要分开写允许接触面、禁止接触面、取料方向和毛坯状态。“居中”“放正”或“按图”都过于笼统，不能让后续人员复核实际接触关系。

这里不自行指定基准字母、基准顺序、尺寸或几何公差，也不选择检具。NIST 资料只支持基准、基准特征与基准目标的一般术语边界，不构成当前中国项目规范或项目图样要求。

从毛坯料位到夹爪：只核对传递了什么

料位到夹爪之间要核对四项：工件在料位中的姿态、夹爪接触的允许表面、实际抓取方向、夹持确认后工件的物理状态。若毛坯与成品的表面或姿态不同，应分开记录，不能把一套毛坯字段直接复制给成品。

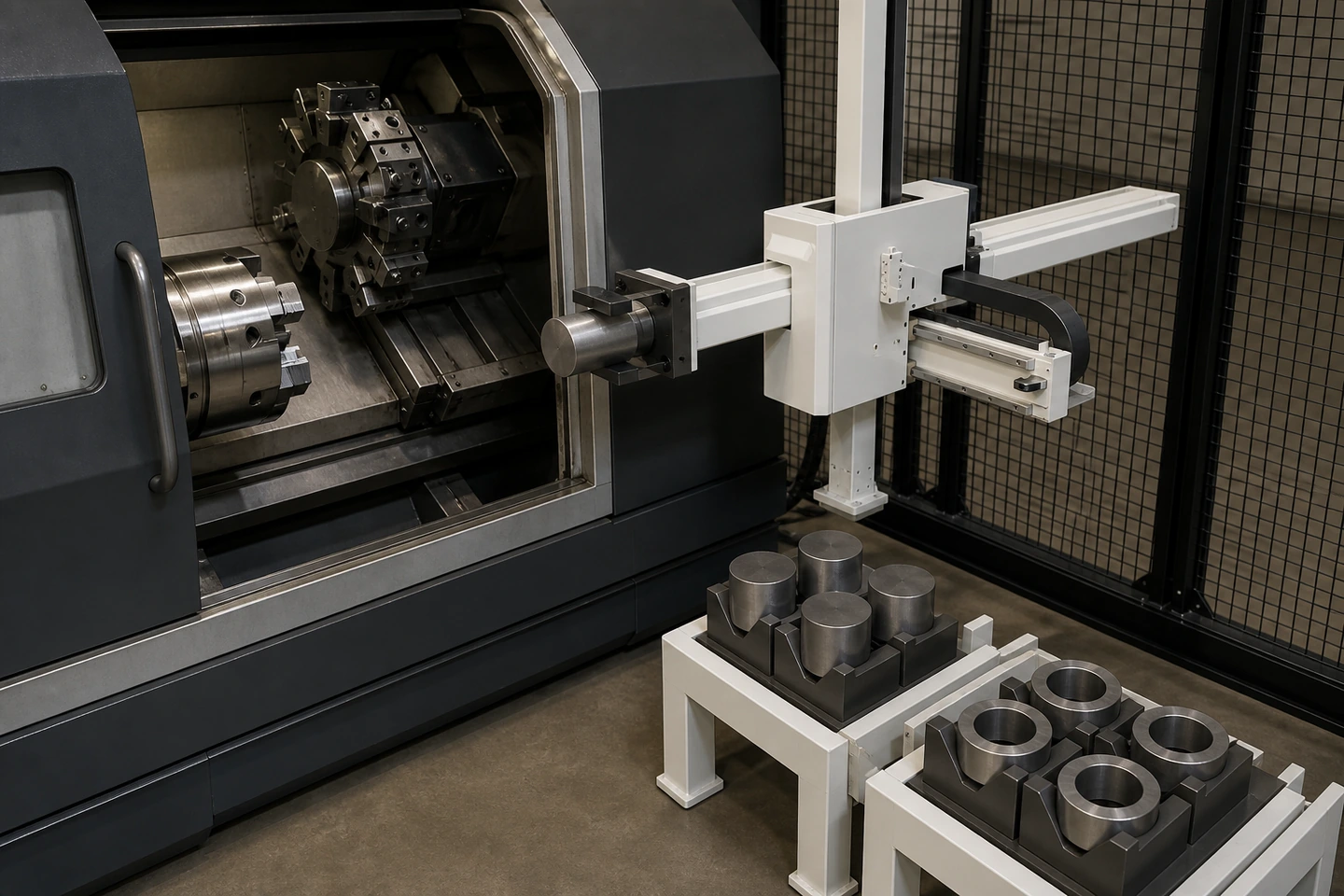

应用场景示意 / 实际接触面、姿态与装夹关系以项目文件和样件核验为准

需要进一步评审手指、材料、夹持力或检测方式时，应转入夹爪设计与样件验证。本文只记录传递输入，不设计夹爪、传感器或确认逻辑，也不产生成功抓取、重复精度或适用工件范围结论。

从夹爪到卡盘或夹具：把工件与机床状态放在同一点核对

工件进入卡盘或夹具前，应在同一个检查点记录工件姿态、项目定义的定位特征、主轴与卡盘或夹具状态、机床门状态、机器人安全位置，以及项目要求的实际间隙确认。这样可以让“工件怎么放”与“机床当时是什么状态”保持关联。

记录门、卡盘或夹具和间隙的实际确认，不表示机床接口、安全回路或兼容性已经验证。信号地址、许可逻辑、卡盘姿态、夹具定位结构和间隙数值仍需由项目资料、现场测量与验证确定。

从卡盘或夹具返回成品料位：重新确认加工后状态

加工后工件的状态可能已经改变，因此要重新确认成品身份、加工后需要保护或禁止接触的表面、取出姿态、放置姿态、成品料位身份和最终物理位置。不能默认毛坯与成品共用相同接触面、方向或料位记录。

首件检验项目、结果关联和放行责任属于首件检验与结果闭环的范围。本页只把成品返回所需的姿态和位置输入留清楚，不制定成品公差、检验方法、外观要求或合格结论。

应用场景示意 / 实际结构关系以项目测量和验证为准

每次交接后，对齐物理状态与控制或记录状态

每个交接动作结束后，都要重新回答五个问题：工件实际在哪个位置、当前身份与姿态是什么、夹爪是否占用、卡盘或夹具是否持件、下一位置是否允许接收。物理状态与控制或记录状态必须分别填写，不能用一个“完成”同时代替两类证据。

如果中断后两类状态不一致，应把差异、现有证据和责任人待定项保留下来。本文不决定恢复路径或首件放行；物理状态与控制状态一致性可作为盘点背景，但不能把双机缓存架构带入本任务。

可填写的工件姿态与定位基准传递表

怎样标记尚未完成的输入？

建议把每一项区分为“已确认”“待现场测量”“待样件验证”或“项目决定”，并附上图样版本、照片、测量记录或待确认说明。表格不预填坐标、姿态角、公差、间隙、信号地址、定位精度或合格结论。

常见问题

CNC 自动上下料工件定位基准与夹爪设计有什么区别？

基准传递记录工件在每个位置靠什么实际特征建立姿态、接触哪里以及交接后处于什么状态；夹爪设计还要决定手指结构、材料、夹持力和检测方案，后者不由本表完成。

“工件居中”能否代替实际定位特征？

不能。“居中”没有指出实际接触特征或定位目标，无法支持料位、夹爪和卡盘之间的逐点复核。应引用可识别的工件特征或项目图样定义，但不在本文指定基准顺序或公差。

为什么加工后的成品需要重新确认接触面和放置姿态？

因为加工后需要保护或禁止接触的表面、取出方向和成品料位状态可能与毛坯不同。重新记录是为了保持身份、姿态和物理位置可追溯，不代表质量结果已验证。

这张表能否证明定位精度、机床兼容或首件放行？

不能。它整理基准传递的项目输入和待确认项；定位精度、机床兼容、安全验证、检验结果和首件放行都需要各自的项目文件与实测证据。

来源与使用边界

本文只使用 QX013-F01 至 QX013-F06、QX-FCT-20260831-001、QX-FCT-20260828-001、QX-FCT-20260830-001 和 QX-FCT-20260826-007。公开资料只支持四位置路线、实际定位特征、接触面与状态记录；设备素材记录仅供后续图片职能参考，不构成客户现场、工程图或性能证据。

提交单机工件基准传递资料

请准备毛坯与成品图样、允许和禁止接触面、毛坯与成品料位照片或布局、卡盘或夹具定位方式、各交接姿态和待确认项，并提交单机工件基准传递资料，供琦星按实际项目评审。评审不预先承诺方案、精度或兼容结果。
