Khay, kẹp và robot giàn phối hợp thế nào trong quy trình cấp phôi máy CNC?

Trong quy trình cấp phôi máy CNC bằng robot giàn, khay tạo vị trí để cấp phôi và nhận thành phẩm, kẹp tiếp xúc trực tiếp với chi tiết, robot giàn thực hiện bước gắp và chuyển, còn máy CNC phải xác nhận trạng thái phù hợp trước mỗi lần bàn giao. Muốn đánh giá một quy trình thực tế, nhà máy cần cung cấp dữ liệu về máy, phôi thô, thành phẩm, vị trí khay, hướng cấp, yêu cầu kẹp, giao diện và bố trí; không nên bắt đầu bằng việc chọn mã robot trước khi các điểm bàn giao này được làm rõ.

Bắt đầu từ đường đi của chi tiết, không bắt đầu từ mã robot

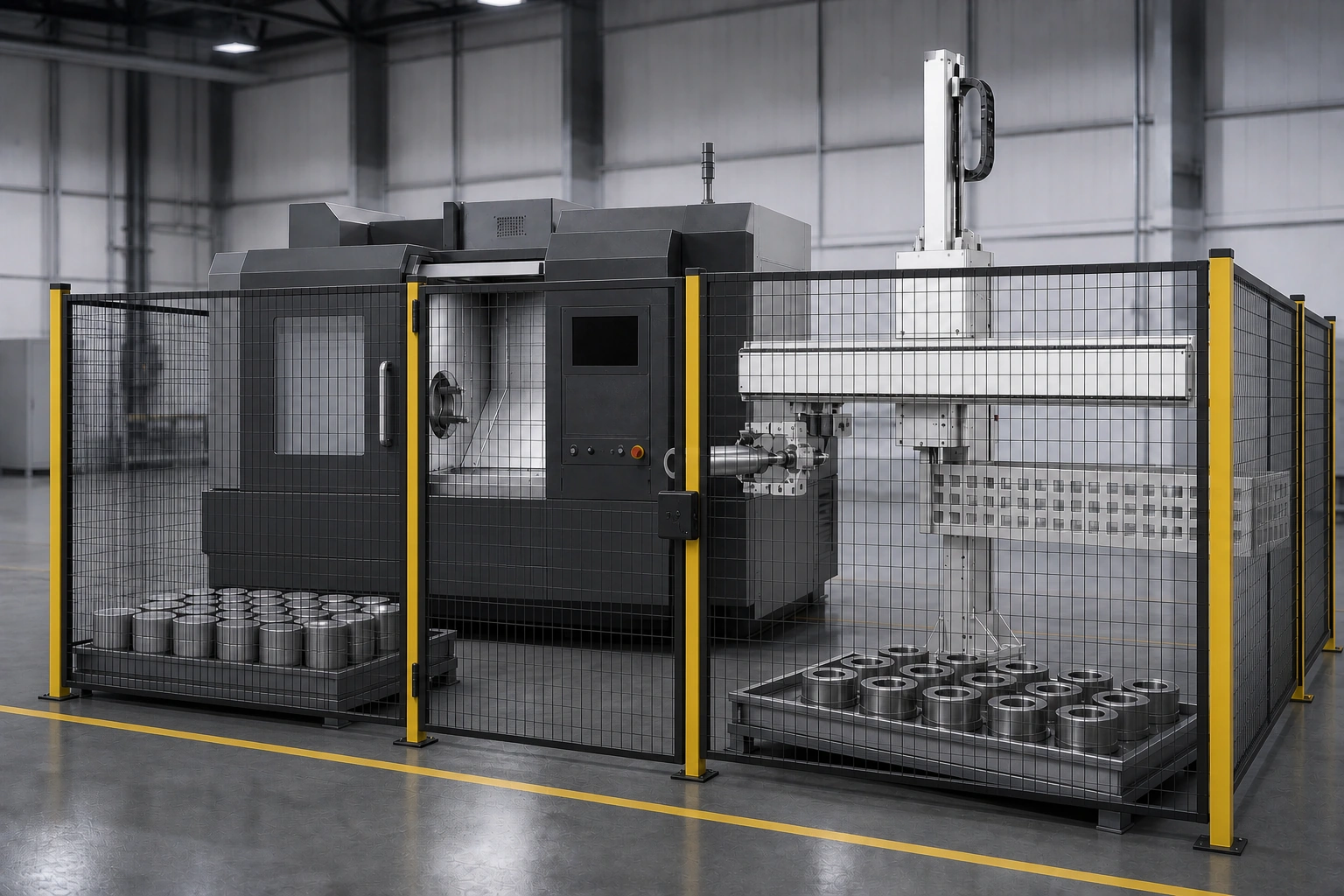

Trình tự công khai của quy trình cấp phôi một máy gồm khay vật liệu → robot giàn gắp → gia công CNC → thành phẩm. Đây là một trình tự khái niệm giúp đội kỹ thuật chia quy trình thành các điểm có thể kiểm tra. Nó không phải bố trí đã xác nhận, chu kỳ của một dự án hay kết luận về an toàn.

Với một máy CNC cụ thể, cần trả lời lần lượt: phôi thô nằm ở đâu, robot tiếp cận từ hướng nào, kẹp giữ vào bề mặt nào, chi tiết đi qua cửa máy theo tư thế nào, máy xác nhận điều kiện bàn giao ra sao, và thành phẩm được đưa về vị trí nào. Nếu một mắt xích chưa có dữ liệu, việc chọn thiết bị dựa trên tên model sẽ không giải quyết được phần còn thiếu.

Khay vật liệu phải tạo ra điểm gắp có thể đánh giá

Khay tạo vị trí cấp phôi mà robot có thể tiếp cận và vị trí nhận chi tiết sau gia công. Hồ sơ cần thể hiện vị trí khay so với máy, hướng đưa phôi vào, hướng lấy thành phẩm ra và lối tiếp cận để bổ sung vật liệu hoặc bảo trì.

Phôi thô và thành phẩm phải được ghi riêng nếu kích thước, trọng tâm, bề mặt cho phép tiếp xúc hoặc tư thế đặt khác nhau. Không được tự đặt số tầng, sức chứa, sai số vị trí hoặc thời gian bổ sung vật liệu khi nguồn chưa xác nhận; các nội dung này thuộc đánh giá ứng dụng.

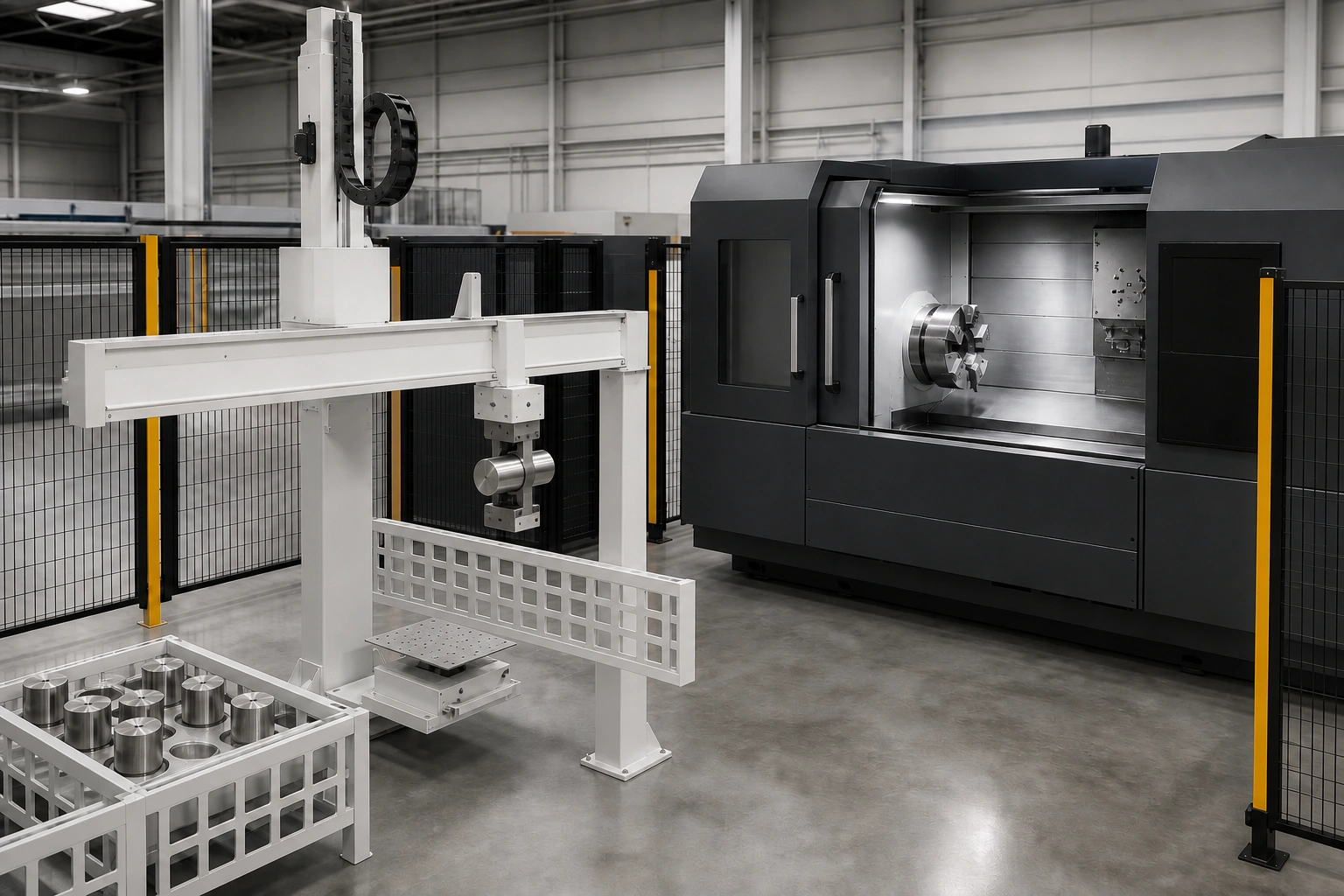

Minh họa bối cảnh ứng dụng / bố trí cuối cùng theo đánh giá kỹ thuật

Kẹp là điểm tiếp xúc giữa chi tiết và robot giàn

Khay tạo vị trí, còn kẹp tạo tiếp xúc. Hồ sơ phải chỉ rõ bề mặt được phép kẹp, bề mặt không được tiếp xúc, trọng lượng, trọng tâm và tư thế của chi tiết khi đi qua cửa máy.

QR4-2400 là ví dụ có giới hạn về robot giàn một máy tích hợp. Tài liệu công khai mô tả kết cấu cấp phôi tích hợp và kẹp khay thay nhanh, nhưng không tự quyết định kẹp dành cho chi tiết. Kẹp cuối cùng, tải sử dụng, giao diện và bố trí phải được đánh giá theo dự án. Nội dung về hình học ngón kẹp hoặc thử nghiệm kẹp được dẫn sang thiết kế kẹp cấp dỡ máy CNC.

Robot giàn đảm nhiệm bước gắp và chuyển

Robot giàn gắp chi tiết từ khay, giữ đúng tư thế, chuyển qua vùng cho phép và đưa tới vị trí gá trong máy; sau gia công, nó đưa thành phẩm ra ngoài. Đường chuyển phải được đánh giá cùng kích thước phôi, trọng tâm, bề mặt kẹp, cửa máy, vị trí gá và hướng tiếp cận.

Sổ tay hiện hành nêu hành trình hữu hiệu của cấu hình QR4-2400 đã công bố là X 2.080 mm và Z 1.000 mm. Các giá trị này chỉ áp dụng cho cấu hình QR4-2400 được công bố. Chúng không đủ để chốt khả năng tiếp cận của một dự án, vì kẹp, tải, tư thế chi tiết, giao diện và bố trí cuối cùng vẫn cần đánh giá ứng dụng.

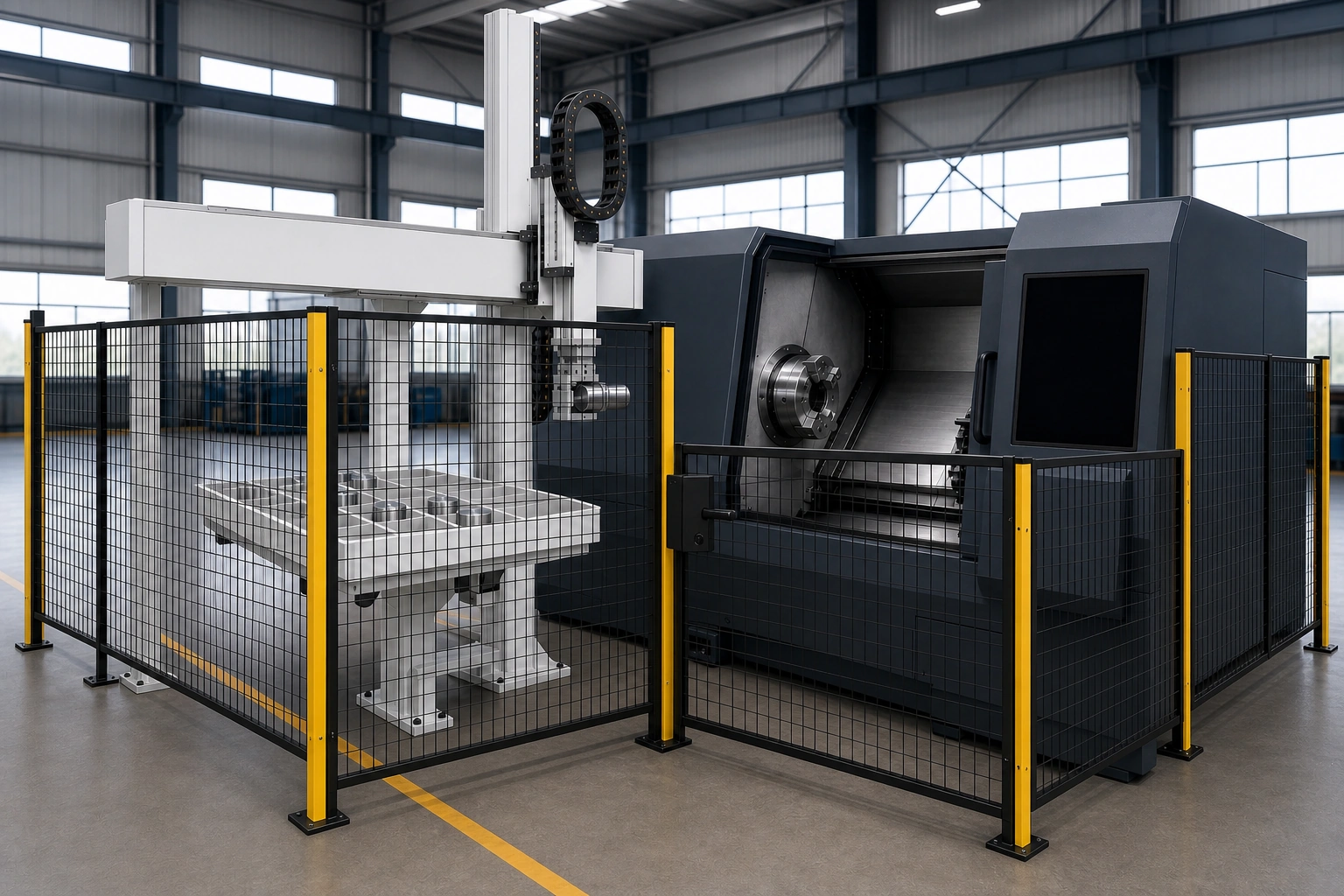

Minh họa bối cảnh ứng dụng / bố trí cuối cùng theo đánh giá kỹ thuật

Máy CNC và robot phải xác nhận trạng thái trước khi bàn giao

Trước khi robot đưa chi tiết vào hoặc lấy ra, dự án cần xác định trạng thái và giao diện phải xác nhận giữa robot với máy CNC: cửa hoặc cửa nóc, điều kiện máy, điều khiển gá giữ, trình tự cho phép chuyển và cách xử lý khi thao tác không hoàn tất.

Sổ tay công khai năm 2026 mô tả các chức năng như phát hiện kẹp rỗng, đồng bộ cửa nóc/máy và đặt lại an toàn một chạm. Khi đưa vào bài viết, các nội dung này chỉ được hiểu là chức năng nêu trong sổ tay, tùy model, cấu hình và xác nhận dự án. Chúng không phải chứng nhận an toàn, đánh giá rủi ro hoàn chỉnh hay bảo đảm rằng va chạm không thể xảy ra.

Nhà máy nên mô tả tình huống cần xử lý, còn model, cấu hình, giao diện và cách kiểm tra sẽ được đối chiếu trong dự án. Chủ đề chuyên sâu có thể dẫn sang phục hồi và đổi mã trong hệ robot giàn.

Dữ liệu cần gửi để đánh giá quy trình thực tế

Hồ sơ đầu vào nên bám theo các điểm bàn giao của chi tiết:

Bộ dữ liệu này không thay thế thiết kế dự án. Nó giúp đội kỹ thuật xác định nơi còn thiếu thông tin trước khi đề xuất cấu hình.

Câu hỏi thường gặp

Quy trình cấp phôi một máy CNC gồm những bước nào?

Trình tự khái niệm gồm khay vật liệu, robot giàn gắp, gia công CNC và thành phẩm. Trình tự này giúp mô tả đường đi của chi tiết, không phải bố trí, chu kỳ hay xác nhận an toàn của một dự án cụ thể.

Khay và kẹp có cùng vai trò không?

Không. Khay tạo vị trí cấp và nhận vật liệu; kẹp là điểm tiếp xúc để robot giữ và chuyển chi tiết. Cấu hình kẹp, tải, giao diện và bố trí thực tế phải được đánh giá theo dự án.

Robot giàn và máy CNC cần đồng bộ những gì?

Dự án cần xác nhận giao diện và trạng thái của máy trước mỗi điểm bàn giao. Các chức năng đồng bộ hoặc phục hồi nêu trong sổ tay phụ thuộc model, cấu hình và xác nhận dự án; chúng không phải chứng nhận an toàn hay bảo đảm không va chạm.

Có thể dùng ngay thông số QR4-2400 để chốt bố trí không?

Không. Hành trình công bố chỉ áp dụng cho cấu hình QR4-2400 được nêu trong nguồn. Kẹp, tải, giao diện, tư thế chi tiết và bố trí cuối cùng vẫn cần được đánh giá theo ứng dụng thực tế.

Gửi dữ liệu để đánh giá quy trình một máy

Hãy chuẩn bị model và bố trí máy CNC, dữ liệu phôi thô và thành phẩm, vị trí khay, hướng cấp, yêu cầu kẹp và giao diện, rồi gửi dữ liệu máy và chi tiết để QIXING đánh giá quy trình cấp dỡ một máy.
