六轴机械臂换夹爪后，TCP 该核对什么？

六轴机械臂更换夹爪后，应先对照实际夹爪、手指和适配件，分别核对 TCP 位置、工具方向与程序实际采用的工具，再确认坐标参考、单位、旋转表示和测量复核记录。是否需要重新测量，应按所选机器人厂家方法与实际变化判断；TCP 单项确认不能代替负载、完整路径或生产验证。

先确认更换了哪些工具组件

对于单台 CNC 自动上下料方案，换爪记录应能回答：更换的是整套夹爪、夹爪手指，还是法兰与夹爪之间的适配件？记录组件名称、图样或资料版本，并对照现有工具定义。只写“已换夹爪”，下一位设备工程人员就难以确认资料对应的是哪套实物。

换上同型号组件，不表示 TCP 一定改变，也不能仅凭外观相似就沿用旧值。手指结构、接触面与抓取条件需要进一步评审时，可参考夹爪结构与抓取评估。

TCP 位置、方向与工件定位，分开看

TCP 是工具中心点。UR 官方 TCP 配置说明将它定义为工具相对输出法兰的平移与旋转，因此核对时要同时看位置和方向，不能只比较一个长度。

此外，机器人描述机床、料位等对象的参考坐标，与工件实际依靠的定位特征也要分清。UR 的 Features 说明描述前者；工件定位基准与姿态传递关注后者。

发现差异时，先查明属于哪类资料，不用修改工件参考来代替工具核对。

应用场景示意：人物均为生成的非特定成年人，交流画面不代表真实客户到访。

工具名称之外，还要确认实际活动的工具

保存了工具定义，不等于程序当前使用的就是它。以 UR 文档为例，已保存、默认和活动 TCP 有不同含义；活动 TCP 会参与运动中的工具偏置。

建议将三项放在一起核对：机械臂实际装了什么、记录中叫什么、相关程序段实际引用什么。工具名称没有变化，也应核对名称背后的定义和实际引用，不能仅用名称作为确认结果。具体查看方式取决于所选控制器及软件版本。

比较数据前，先确认单位和表示方式

一份旧截图与一份新记录，即使数值不同，也不能马上判断工具发生了变化。先看两者采用的坐标参考、位置单位、方向单位和旋转表示是否一致。

UR 的 TCP 方向说明指出，PolyScope X 与 ROS 2 可以描述相同方向，却使用不同数学表示。整理资料时保留这些说明，比单独抄下一串数字更便于复核。

保存测量与复核记录

位置测量和方向核验分别留证。UR 的 TCP 测量说明涉及输入姿态、计算质量及验证要求；目测“似乎对齐”不能替代相应记录。

可用下面的清单整理已有资料。每项写清记录在哪里、当前确认了什么，以及还缺什么；没有证据的栏目继续保留为待确认。

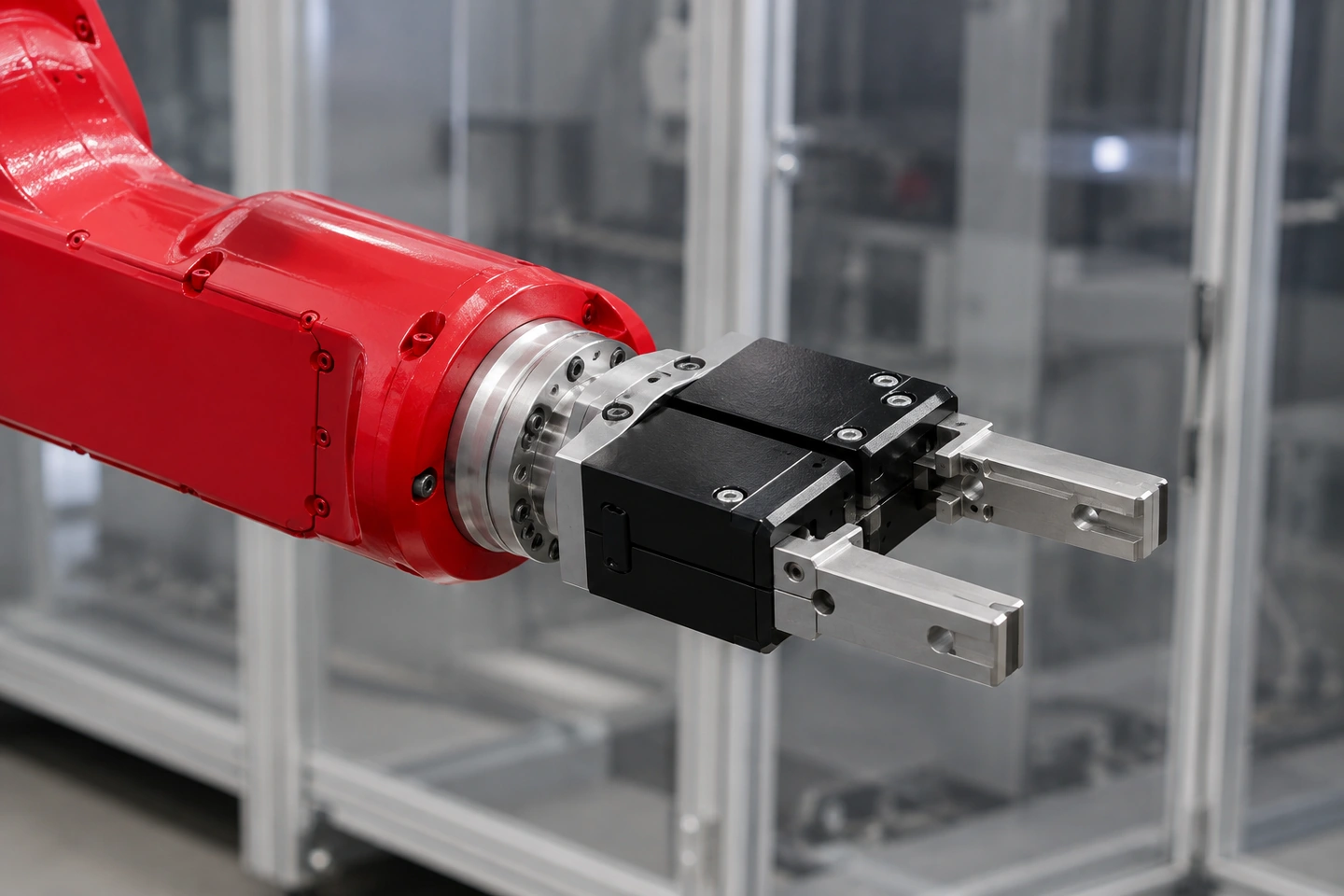

应用场景示意：机械臂末端结构示意，不是校准结果或工程图。

把新的工具信息交给后续检查

工具几何核对完成后，还要确认负载与路径资料是否对应当前组件。UR 负载说明将质量、重心和惯量列为独立输入；六轴机械臂姿态与完整路径检查则把工具姿态与末端包络放进实际运动场景。

本文清单用于整理换爪后的核对资料。厂家文档提供概念依据，不能直接作为琦星或其他控制器的操作指南；校准方法、接受误差及现场验证由所选设备手册和项目要求确定。

常见问题

换同型号夹爪，一定要重新校准 TCP 吗？

不能一概而论。先核对实际组件与工具定义是否一致，再依据厂家方法和已有证据判断是否需要重新测量。

TCP 与 CNC 工件定位基准是一回事吗？

不是。TCP 描述工具相对法兰的位置与方向；工件定位基准涉及工件的实际定位特征与接触关系。

工具名称没变，就说明程序用的是正确 TCP 吗？

不能只看名称。还需确认名称对应的定义，以及相关程序段实际采用的工具信息。

TCP 核对后可以直接恢复生产吗？

不能由这一项决定。负载、完整路径、装夹及项目要求的其他验证仍需分别确认。

准备与设备供应商沟通时，可按CNC 自动化现场资料清单整理机器人与控制器版本、更换前后的工具资料、已有测量记录及待确认事项，再向琦星提交夹爪与 TCP 核对资料。
