CNC 自动上下料首件验证清单：工件、循环与质量结果怎么闭环？

首件验证不是只记录一个合格结论，而是把工件身份、夹持定位、真实循环、检验结果、异常件位置和恢复放行串成可复核的证据链。

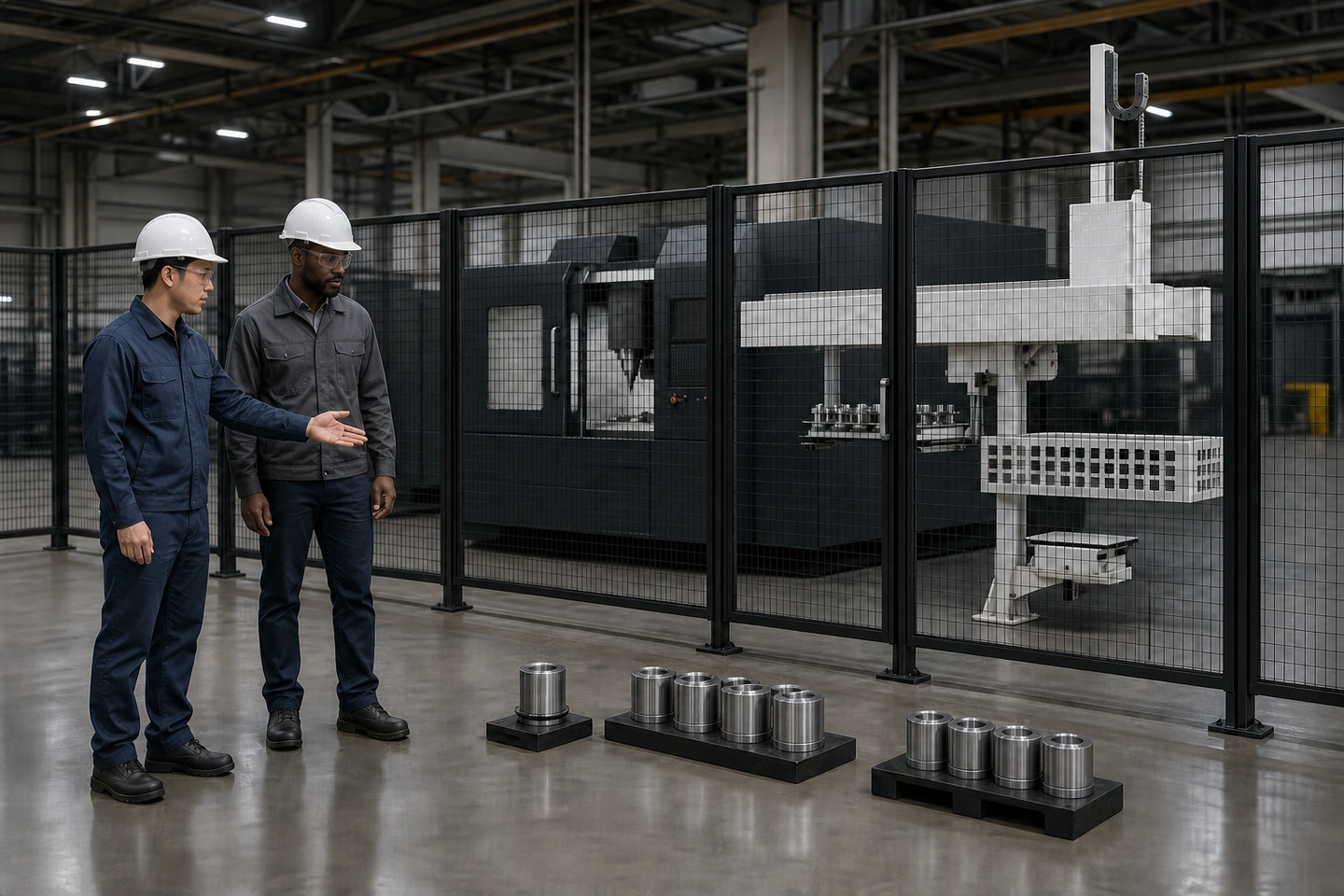

应用场景示意：完全生成的国内员工与成年国际访客在安全评审状态下查看首件、料位和单机 CNC 自动上下料流程 — 应用场景示意 / 具体首件验证与放行条件以项目文件为准：完全生成的非特定国内员工与不同外貌背景成年国际访客在停止和安全评审状态下查看首件、料位与单机 CNC 自动化流程。

CNC 自动上下料首件验证清单应把六类证据放在同一条链路中：工件身份与状态、夹持和定位、真实机床循环、检验计划与结果、异常件分流、恢复与项目放行条件。每项都要区分已确认、待现场验证和项目决定，不能先填“合格”再反推证据，也不能用一次演示循环代表投产验收。

先定义首件证据链，而不是先填合格结论

首件记录的作用，是让工艺、质量、自动化和生产团队能够回看：验证的是哪一个工件、处于哪一道工序、使用什么程序和料位、经历了哪些实际状态、检验结果如何关联，以及异常时为什么允许或不允许继续。

建议统一三种记录状态：

记录状态	使用条件	后续动作
已确认	有当前图样、程序状态、现场观察或检验记录支持	标明证据路径与版本
待现场验证	必须使用真实工件、机床信号或检验活动确认	指定验证对象和记录位置
项目决定	放行、责任、异常处置或恢复条件尚未确定	由项目责任方确认并留痕

如果项目输入仍不完整，可先用CNC 自动化现场数据补齐机床、工件、料位和接口资料。本清单从这些输入出发，不替代质量规范、控制计划或现场风险评估。

锁定工件身份、状态和程序上下文

首件进入自动循环前，应先确认产品与工序、毛坯或成品状态、允许方向、所在料位、数控程序和当前工艺状态。未知字段要明确保留为空或标记待确认，不得猜测产品号、程序号、批次、材料、尺寸或已验证状态。

首件上下文字段	已知信息	证据/版本	状态
产品与当前工序	______	______	______
毛坯/成品状态	______	______	______
允许方向	______	______	______
当前料位	______	______	______
数控程序状态	______	______	______
当前工艺状态	______	______	______
未确认项	______	______	______

这一步记录的是项目证据，不表示系统具备自动识别或自动防错能力。

把夹持、定位和实际工件位置纳入首件检查

首件装载应分别确认允许夹持面、方向、定位基准、夹爪确认，以及工件在料位、夹爪和卡盘中的实际状态。切屑或冷却液可能导致错误到位、摩擦变化或确认偏差，因此也要作为待观察条件记录。

夹持与定位检查	现场状态	确认方式	开放问题
允许夹持面与禁止接触面	______	______	______
工件方向与定位基准	______	______	______
料位中的实际位置	______	______	______
夹爪中的实际状态	______	______	______
卡盘/夹具中的实际状态	______	______	______
切屑与冷却液影响	______	______	______
夹爪确认与异常识别边界	______	______	______

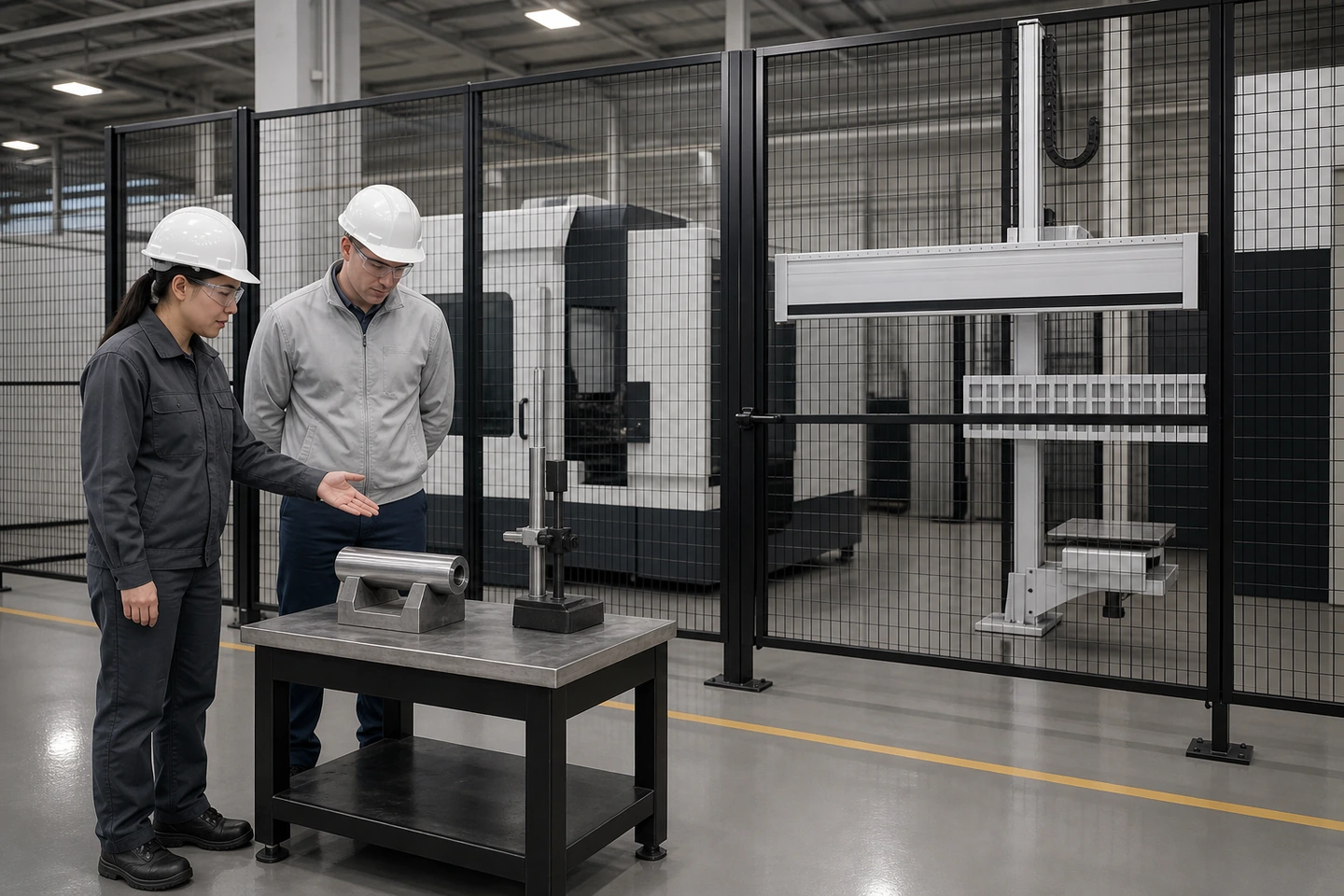

应用场景示意：完全生成的非特定国内员工与不同外貌背景成年国际访客在安全评审状态下围绕首件、无读数通用量检具和检验台交流身份、定位与检查边界 — 应用场景示意 / 具体检验计划与结果以项目文件为准：人物为完全生成的非特定成年人，画面不代表真实客户到访、现场验收、交付或背书，也不展示测量值或合格标记。

气缸或执行机构到位信号单独存在时，不能证明已经正确抓取。更完整的夹持背景可参考CNC 上下料夹持与确认，但本文不提供夹持力、传感器阈值、定位精度或夹爪寿命。

用真实机床信号记录完整首件循环

首件循环证据要覆盖从程序结束到重新启动的实际动作边界：主轴、门和卡盘状态，机器人进入、取出、必要清洁、装入、夹紧、安全退回、关门和重新启动。每一步记录开始条件和完成信号，但不写信号地址、PLC 逻辑、动作时间或节拍。

循环检查点	开始条件	完成信号/现场证据	结果状态
加工程序结束	______	______	______
主轴、门与卡盘状态	______	______	______
机器人进入与取件	______	______	______
必要清洁	______	______	______
首件装入与夹紧	______	______	______
安全退回与关门	______	______	______
重新启动条件	______	______	______

完整机床上下料循环边界可用于核对动作和信号范围；这里不带入时间、产能或连续运行结论。

先定义检验计划和责任，再关联实际结果

质量闭环应在首件前定义检验项目、判定责任和记录位置，首件后再写入实际结果。自动可确认的项目与仍需人工检查的项目要分开，结果还要能够关联工件身份、料位、数控程序和当前工序。

检验记录字段	自动可确认/人工检查	责任或来源	结果记录位置	状态
工件身份与工序	______	______	______	______
料位与方向	______	______	______	______
程序与工艺状态	______	______	______	______
待项目定义的检验项	______	______	______	______
实际结果关联	______	______	______	______
判定与放行责任	______	______	______	______

本文不提供具体检验项目、公差、量具、抽样或合格率。NIST 资料只支持检验计划、结果、责任和追溯元数据的一般数据链，不构成 PPAP、AS9102、中国项目规范、认证或已完成的首件结果。

隔离异常件，并保持物理位置与控制状态一致

毛坯、成品和异常件要使用明确位置。未完成检查或状态不明的工件不能按合格品继续流转；异常件的物理位置也要与控制状态和记录一致。

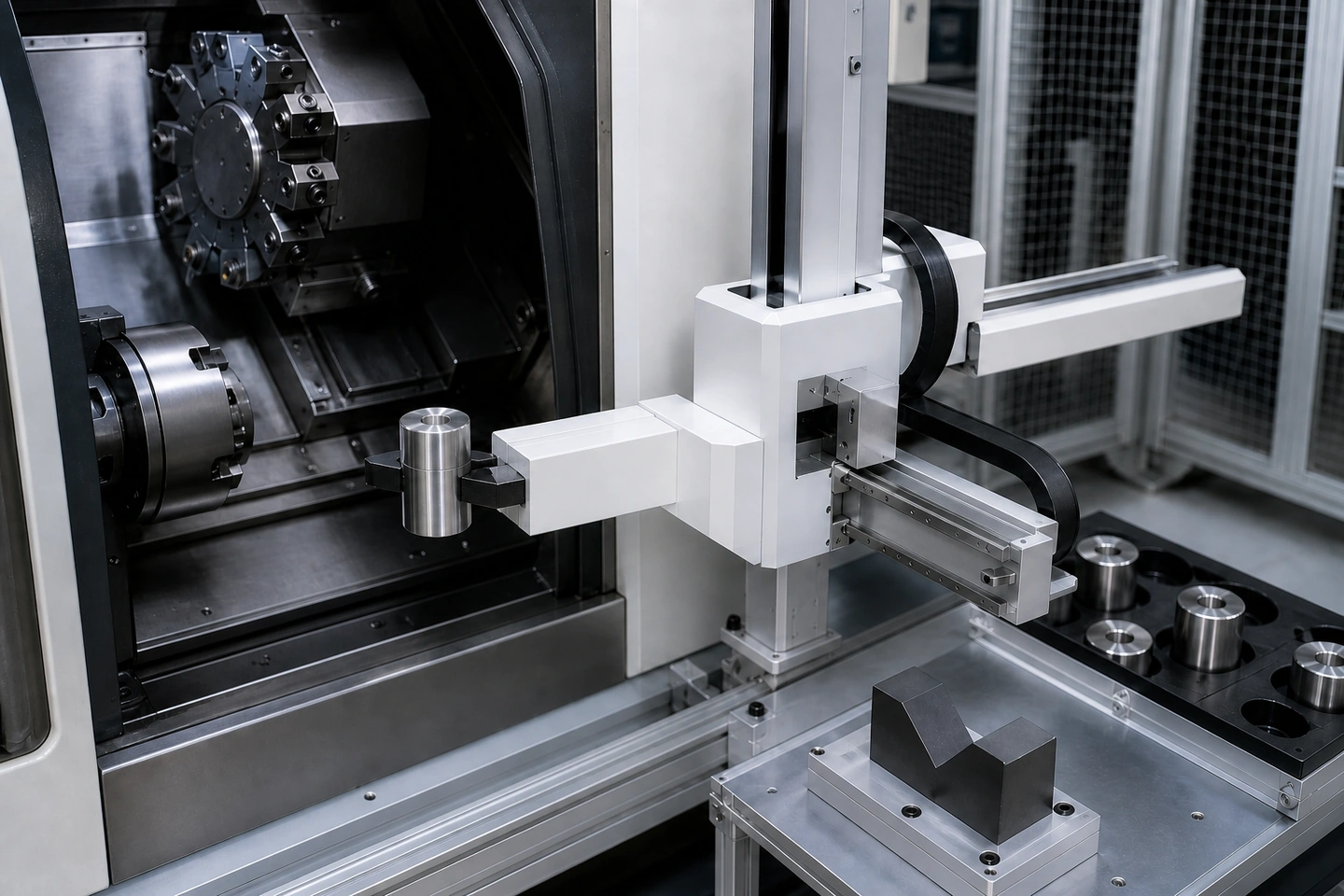

应用场景示意：无人物的首件在料位、夹爪、卡盘定位和检验位置之间形成连贯状态关联 — 应用场景示意 / 具体布局与检验闭环以项目方案为准：无人物技术细节仅说明首件位置、夹持、定位和结果关联，不是工程图、质量检验记录、自动判废或已放行证明。

工件状态	指定物理位置	控制/记录状态	未完成事项
毛坯	______	______	______
已加工待检	______	______	______
检验结果已记录	______	______	______
异常或状态不明	______	______	______

可用工件身份与状态一致性补充状态盘点原则，并参考质量链与异常隔离理解结果关联边界；本文不扩展双机架构，也不讨论无人夜班结论。清单不能支持自动判废、自动返工、自动追溯或零混料主张。

正常与异常恢复完成后，再由项目责任方定义放行

项目可使用代表性工件、真实机床程序和完整安全信号验证正常循环，并按已定义边界检查缺料、空夹、门不到位、暂停后继续等异常。重新启动前要盘点工件、夹爪、机床和料位状态，确认恢复条件与责任。

放行前证据	已完成/待验证	证据位置	项目责任方决定
代表性工件与真实程序	______	______	______
正常循环信号链	______	______	______
缺料与空夹场景	______	______	______
门不到位场景	______	______	______
暂停后继续与状态盘点	______	______	______
安全信号与恢复边界	______	______	______
首件放行条件	______	______	______

单机上下料流程可帮助核对基本物料路径，但不代表某项目已经放行。最终条件和责任必须由项目文件确定，文章不宣布首件合格、验收通过、产能确认或稳定量产。

常见问题

CNC 自动上下料首件验证清单应包含什么？

应包含工件身份和状态、夹持定位、真实机床循环、检验计划与结果、异常件分流，以及正常/异常恢复后的项目放行条件。

首件循环为什么要使用真实机床信号？

因为证据要覆盖程序结束、门和卡盘、装卸、夹紧确认、安全退回与重新启动的实际开始和完成条件。使用真实信号不等于公布 PLC，也不能推导节拍。

首件质量结果怎样形成闭环？

先定义检验计划、判定责任和记录位置，再把实际结果关联到工件身份、料位、数控程序和工序，并区分自动确认项与人工检查项。

异常件和状态不明工件应该怎样处理？

为其设置明确隔离位置，并保持物理位置与控制/记录状态一致。未完成检查的工件不按合格品流转，但本文不声称系统会自动判废或自动追溯。

来源与使用边界

本文只使用 QX010-F01 至 QX010-F06、QX-FCT-20260828-001 和 QX-FCT-20260826-007。琦星公开页面支持首件状态、夹持、循环和异常隔离等评审输入；NIST 只支持通用检验数据链。所有检验项目、公差、量具、样本数量、结果和放行责任仍由项目文件确定。
