CNC 自动上下料人员进入安全评审：补料、维护和异常取件怎么检查？
人员进入评审不能只圈机器人运动范围。应把八类任务逐项对应进入位置、设备状态、防护边界、危险能量控制和退出后的重新启动确认。

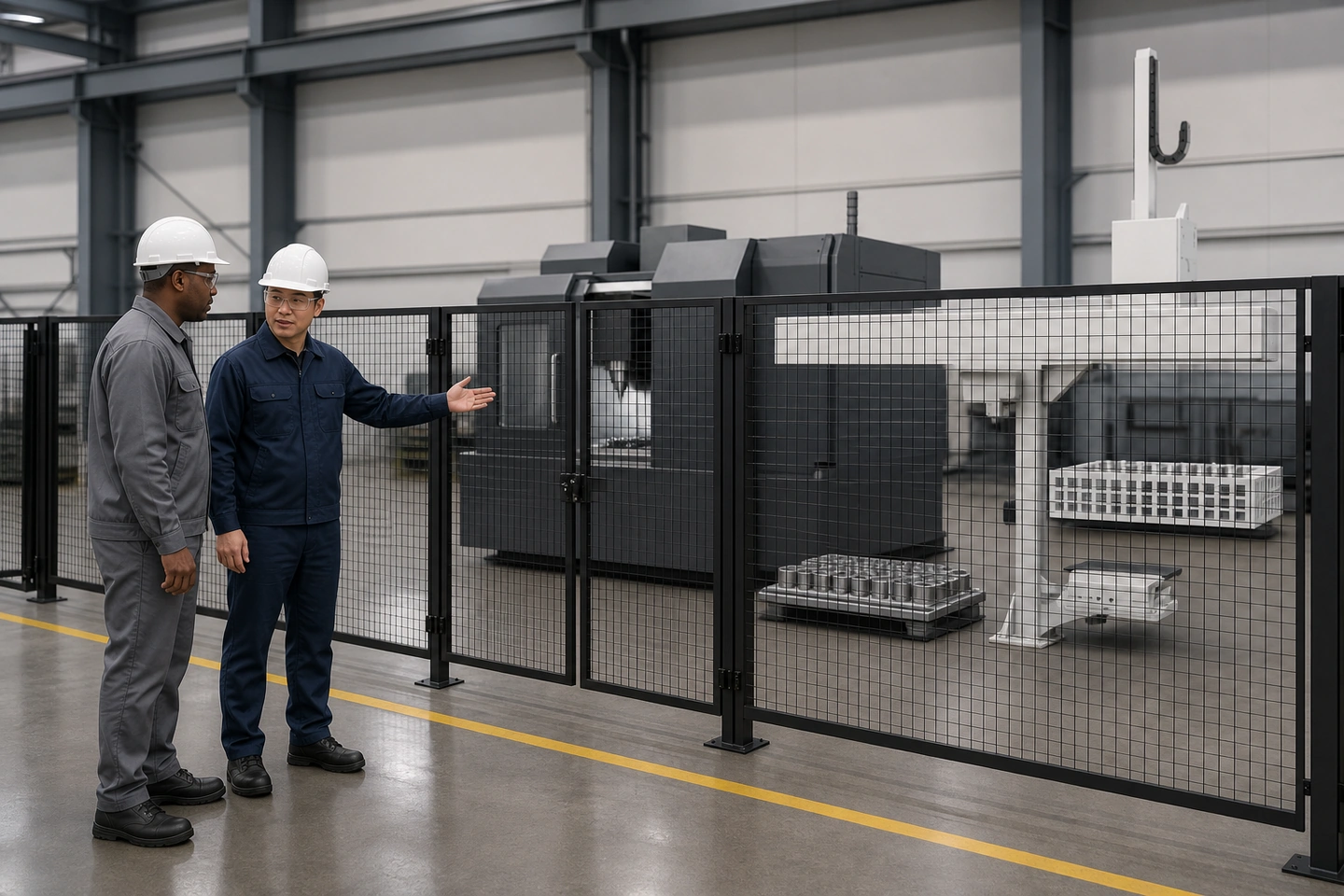

应用场景示意CNC 自动上下料人员进入安全评审，应把自动运行、补料、换型、清洁、排屑、故障排除、维护和异常取件分开记录。每项至少确认人员角色、靠近或进入的位置、当时的机床与机器人状态、防护边界、可预见误操作，以及退出后的重新启动条件。它是一份项目评审输入，不是可直接照搬的围栏、联锁或作业指导书。
先画完整系统边界，而不是只圈机器人本体
单台 CNC 自动上下料单元的评审边界包括机器人、末端工具、被搬运工件、CNC、毛坯与成品料位、外围设备、控制和通信接口。人员面对的危险也可能来自机床运动、工件与夹爪形成的夹挤点、料位周边或组合设备的状态变化，不能只用一条机器人轨迹线代替系统边界。
建议在同一张布局图上标出以下对象，并为每项注明“已确认、待现场核对或待项目决定”：
| 边界对象 | 需要在图上记录 | 当前状态 | 证据或待办 |
|---|---|---|---|
| CNC 与机器人 | 相对位置、可能靠近的区域 | ______ | ______ |
| 末端工具与工件 | 搬运状态及可能形成的夹挤位置 | ______ | ______ |
| 毛坯/成品料位 | 人员补料、取件与检查侧 | ______ | ______ |
| 防护与入口 | 现有边界、入口及可接近位置 | ______ | ______ |
| 人员通道 | 操作、清洁、排屑和维护路径 | ______ | ______ |
| 控制与通信接口 | 与进入、停止、复位有关的待确认条件 | ______ | ______ |
这张图只用于组织评审。示意范围不等于已经验证的最大空间、限制空间、停止边界或安全距离。若需要补充布局、通道和接口资料，可结合CNC 自动化现场数据整理；完整配置输入则另见单台 CNC 自动上下料选型资料。
按八类任务建立人员进入清单
同一个人可能在自动运行时站在单元外，在补料时靠近料位，在排屑或异常取件时又需要进入不同位置。因此，“人员是否进入”不能只填一个是或否。应按实际任务逐行评审，也不要预设补料或维护一定能在防护边界外完成。
| 任务 | 人员角色 | 靠近/进入位置 | 进入前设备状态 | 退出与恢复条件 | 状态 |
|---|---|---|---|---|---|
| 自动运行 | ______ | ______ | ______ | ______ | ______ |
| 人工补料 | ______ | ______ | ______ | ______ | ______ |
| 换型 | ______ | ______ | ______ | ______ | ______ |
| 清洁 | ______ | ______ | ______ | ______ | ______ |
| 排屑 | ______ | ______ | ______ | ______ | ______ |
| 故障排除 | ______ | ______ | ______ | ______ | ______ |
| 维护 | ______ | ______ | ______ | ______ | ______ |
| 异常取件 | ______ | ______ | ______ | ______ | ______ |
每行还应记录可预见误操作，例如人员尚未退出、设备状态判断错误或工件仍处于未确认位置。培训、权限管理和现场提示可以成为管理措施，但不能代替由项目风险评估确定的工程防护。
自动运行时，入口与联锁必须回到项目风险评估
自动运行评审的直接目标是避免人员暴露于机床和机器人危险。实际采用何种防护、入口和联锁方式，要根据系统真实布局、任务和风险评估确定；本文不指定通用围栏、光幕、门锁或安全回路，也不提供距离、安全等级或停止时间。
评审表可以保留四类问题：
- 自动运行时，哪些位置可能使人员暴露于设备运动或夹挤危险？
- 哪些入口、开口或补料侧需要纳入防护和状态确认？
- 人员接近或进入前，要确认哪些防护与控制没有被停用且功能状态已核对？
- 人员退出后，哪些联锁、设备和工件状态需要再次确认？
关于更宽泛的产品功能和恢复边界，可参阅桁架机器人安全与恢复边界。其中的急停、状态显示或复位能力都不能单独当作完整风险降低措施。
人工补料点要单独评审是否跨越危险边界
补料频繁或停留时间短，都不能自动推导为安全。先在布局图上确认人员站位、料盘开口、机器人自动危险区和防护入口的实际关系。若补料动作不跨越边界，应记录人员如何在边界外完成任务；若会跨越边界，则必须另行定义进入与退出、授权、设备状态、联锁和恢复条件。

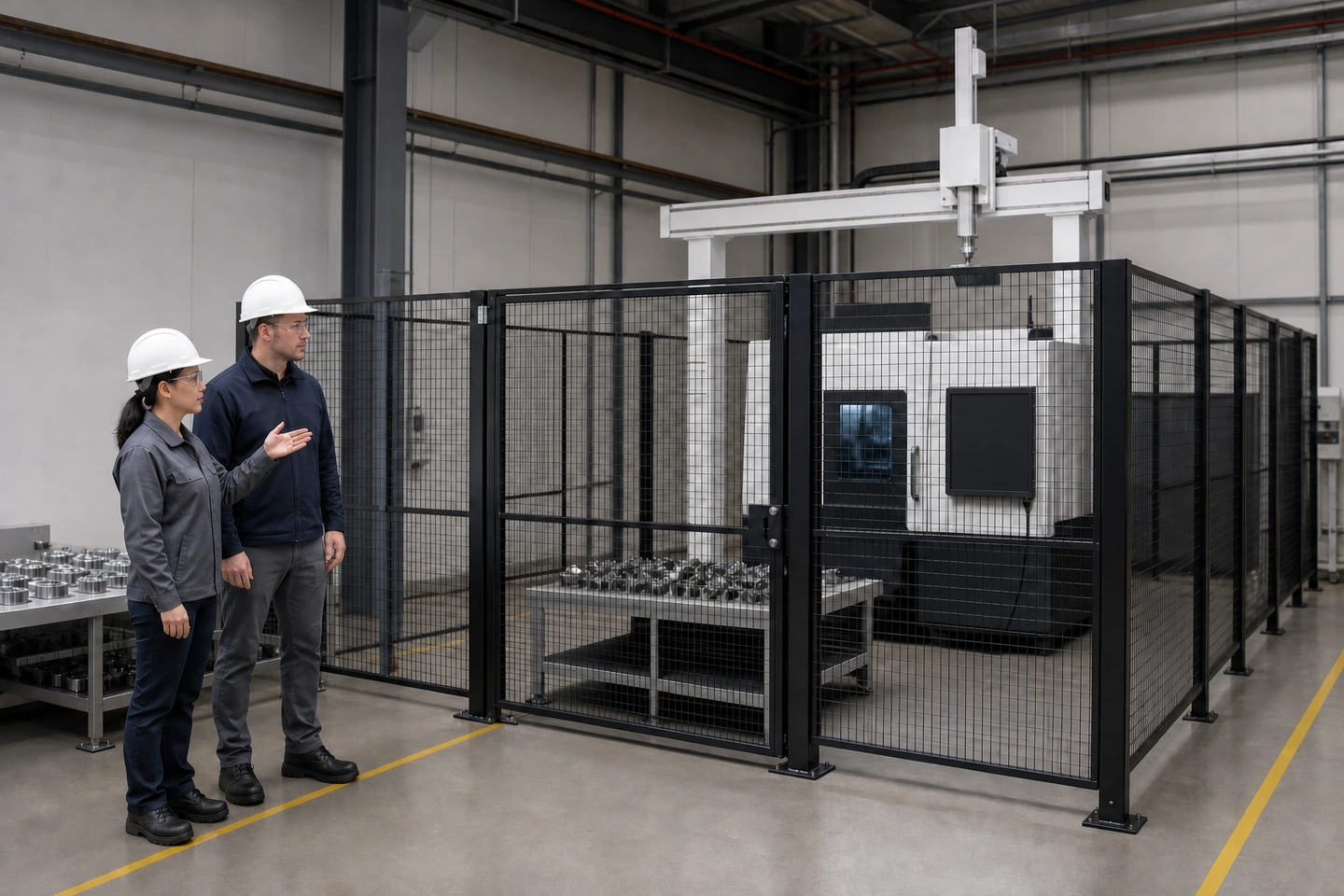

应用场景示意建议用下面的小表单把“补料方便”转换成可核对的输入：
| 补料评审项 | 现场记录 |
|---|---|
| 补料侧与自动危险区的实际关系 | ______ |
| 人员手、上肢或身体是否可能跨越现有边界 | ______ |
| 任务发生时机床和机器人应处于何种已确认状态 | ______ |
| 现有入口、联锁与授权条件 | ______ |
| 完成补料后的人员退出和复位条件 | ______ |
| 尚需风险评估决定的项目 | ______ |
地面标线、警示牌或急停不能单独证明防护充分，短时进入也不能省略跨界任务的评审。
维护和异常处理要划清危险能量控制边界
清洁、排屑、故障排除、维护或异常取件的风险并不相同。若任务存在意外启动、再通电或储能释放风险，应执行适用的危险能量控制程序，并在开始工作前确认隔离有效。这里的重点是识别“何时必须转入适用程序”，而不是在文章中猜测能源点、锁具数量、泄压方式或责任人员。
| 任务 | 是否存在意外启动/再通电/储能释放风险 | 适用程序或文件 | 隔离有效性确认记录 | 待项目决定 |
|---|---|---|---|---|
| 清洁/排屑 | ______ | ______ | ______ | ______ |
| 故障排除 | ______ | ______ | ______ | ______ |
| 维护/检修 | ______ | ______ | ______ | ______ |
| 异常取件 | ______ | ______ | ______ | ______ |
OSHA 资料在本文中只支持机器人系统、机床防护和危险能量控制的通用工业原则，不证明符合中国法规、国家标准或某个项目的要求。本表也不是完整的 LOTO 作业指导书。
人员退出后，用状态核对决定是否进入重新启动评审
重新启动不能只看“人已出来”。应共同确认工作区、设备、人员、工件、机床和机器人状态、联锁以及安全复位路线。确认结果要能说明谁检查、依据什么状态检查、哪些项目仍然开放。

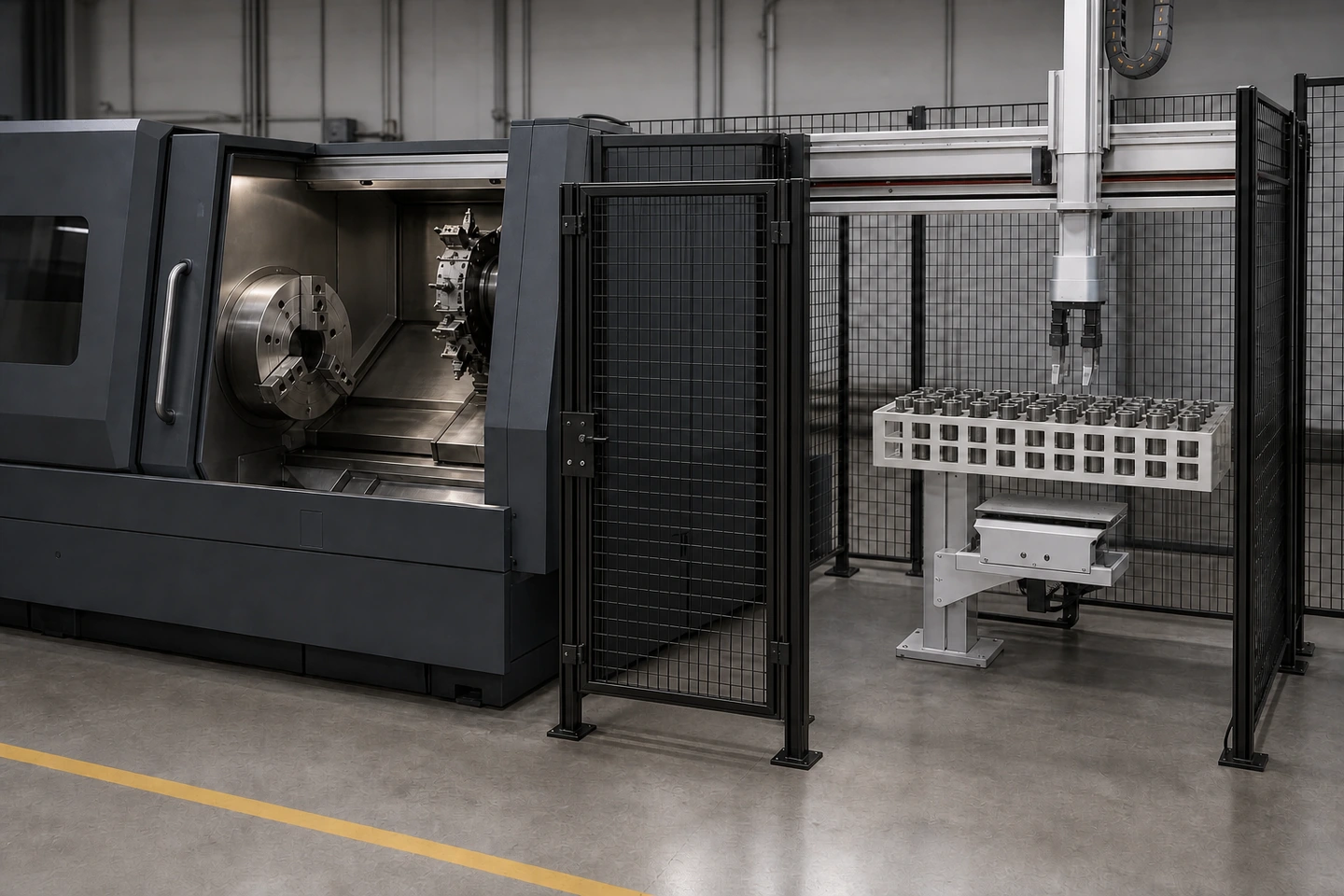

应用场景示意| 重新启动前的确认项 | 结果 | 核对依据 | 责任人/待办 |
|---|---|---|---|
| 工作区无遗留物或未处理异常 | ______ | ______ | ______ |
| 设备与防护状态完整 | ______ | ______ | ______ |
| 人员已安全撤离或处于已确认位置 | ______ | ______ | ______ |
| 相关人员已获通知 | ______ | ______ | ______ |
| 工件、夹爪与料位状态一致 | ______ | ______ | ______ |
| CNC/机器人状态与联锁已核对 | ______ | ______ | ______ |
| 复位路线与后续检查条件已确认 | ______ | ______ | ______ |
2026 公开手册列有一键安全复位等系统能力，但只能按手册表述，并保留具体型号、配置和项目验证限定。它不是安全认证，也不能自动完成上述检查或保证所有故障后恢复。
形成可提交的人员进入评审资料包
一份便于项目团队复核的资料包，至少应包含：
- 单台 CNC、机器人、末端工具、料位、防护和人员通道布局；
- 八类任务清单及对应的人员角色、进入位置和设备状态；
- 人工补料点与自动危险区的实际关系；
- 现有防护、入口、联锁和授权条件；
- 需要进入适用危险能量控制程序的任务边界；
- 人员退出后的工作区、设备、人员、工件与重新启动确认项；
- 已确认信息、待现场核对项和必须由风险评估决定的开放项。
这套资料可以与单机上下料流程对照，确保任务位置没有脱离真实物料路径，但不能把流程示意当成已批准的防护方案。
常见问题
CNC 自动上下料人员进入安全评审要覆盖哪些任务？
至少应分开记录自动运行、补料、换型、清洁、排屑、故障排除、维护和异常取件。每项都要对应人员角色、位置、设备状态、可预见误操作以及退出和恢复条件。
人工补料可以默认在自动危险区外完成吗？
不能。要根据现场布局确认补料侧、人员站位和自动危险区的实际关系。若任务跨越防护边界，进入、退出、授权、设备状态、联锁和恢复条件需要另行评审。
急停、警示牌或培训能替代防护吗？
不能把任何单一措施写成充分防护。具体工程防护与控制应由项目风险评估确定，培训和警示不能代替所需的工程防护。
维护或异常处理何时要考虑危险能量控制？
当任务存在意外启动、再通电或储能释放风险时，应转入适用的危险能量控制程序并确认隔离有效。具体能源点、锁具和操作步骤必须由项目文件确定。
一键安全复位能替代人员退出后的重新启动确认吗？
不能。该功能只能作为公开手册列示的系统能力提及，并受型号、配置和项目验证限制。工作区、设备、人员、工件、联锁和复位路线仍需逐项确认。
来源与使用边界
本文只使用 QX007-F01 至 QX007-F06、QX-FCT-20260826-006 和 QX-FCT-20260826-007。琦星公开页面与手册用于说明已公开的系统概念；OSHA 来源仅用于通用工业原则，不构成中国法规或项目合规结论。所有位置、状态、防护、隔离和恢复条件都必须根据真实设备与项目风险评估确认。
