单台 CNC 车床自动上下料选型：需要准备哪些机床、工件和现场资料？

先把机床、工件、物料路径和现场条件整理成可核对的输入包，再讨论架式或一体式一拖一配置，能让单台 CNC 上下料评审建立在真实项目条件上。

单台 CNC 车床自动上下料选型，第一步不是先报机器人型号，而是提交工程评审所需的项目输入：机床外形与开口、毛坯和成品状态、工件重量与夹持面、物料进出方向，以及现场电气、气源和安全条件。资料完整后，才能核对安装、夹爪、运动范围、接口和布局，并评审架式或一体式一拖一配置。

先把评审对象限定为一台 CNC 车床

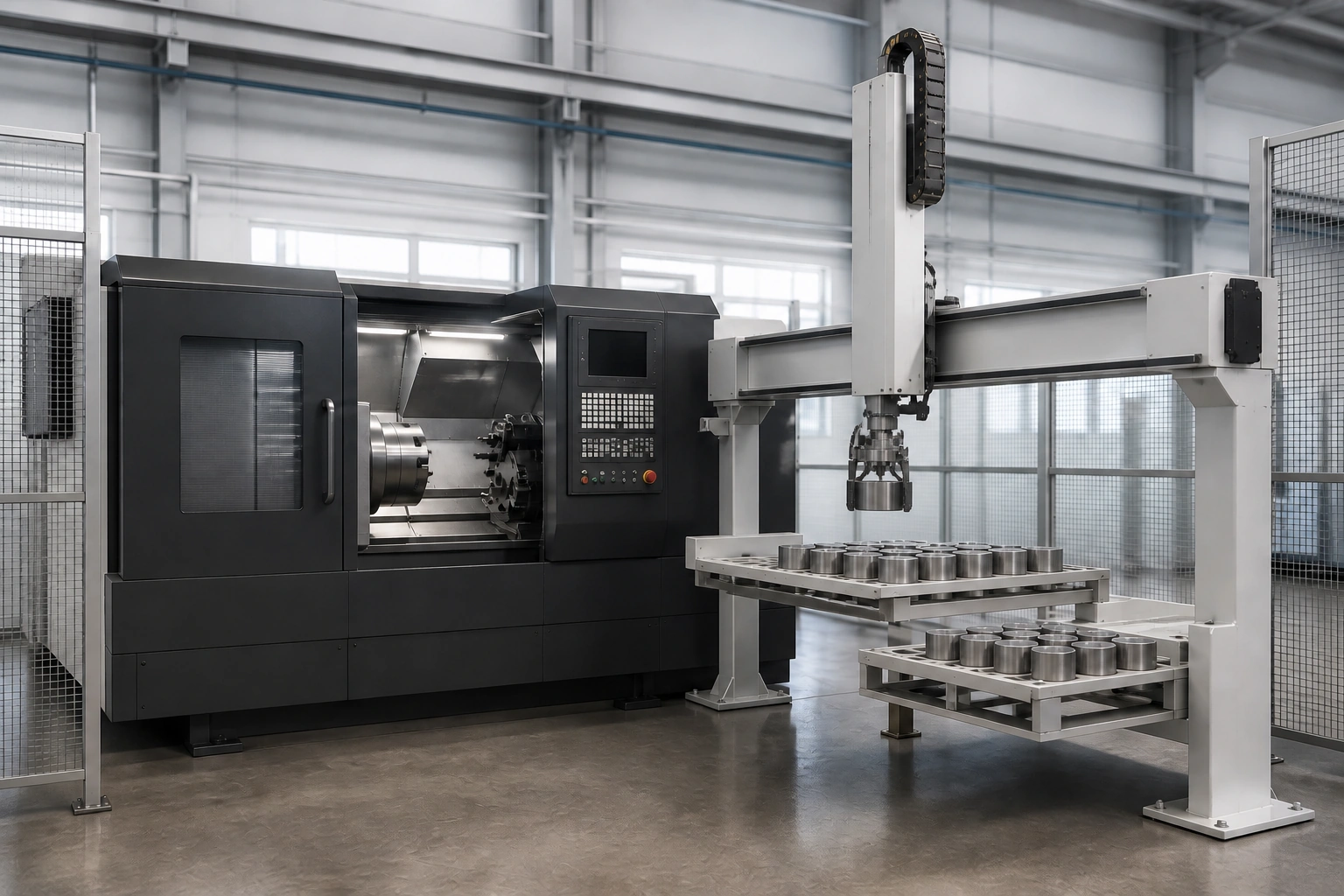

单机上下料围绕一台 CNC 机床组织毛坯上料和成品下料。公开的基础顺序可以概括为：物料盘 → 桁架抓取 → CNC 加工 → 成品下料。这条顺序适合用来梳理工件交接点，但只是概念流程，不代表具体项目的设备布局、节拍结果或安全验证。

评审时应把“一次完整上下料任务”说清楚：毛坯从哪里进入、桁架在哪里抓取、工件通过门还是天窗进入加工区、完成后放回哪里。这样才能把机床、工件和现场资料放进同一条路径中核对。

如需先理解这条基础流程，可参阅单机上下料流程。

只提供 CNC 车床型号不足以完成评审。即使机床名称相同，实际开口、附件、周边空间和现场接口也可能不同，不能据型号直接推断兼容性。建议至少准备以下资料：

资料的目标是准确表达现场条件，而不是得出“一定适配”“无需改造”之类结论。门、天窗、机床状态、外围防护和异常恢复仍需按实际机床与工件核对。

自动上下料涉及毛坯与成品两种状态。资料包应记录毛坯和成品的尺寸、重量、重心、允许夹持面及交接姿态，并说明是否存在不能接触的表面。若两种状态的外形、重心或可夹持区域不同，应分开标注。

这些资料会进入夹爪、运动范围和布局评审。例如，工件重量不能脱离重心和姿态单独判断；允许夹持面也不能脱离机床内部的装夹方向讨论。文章不能据此预判最终夹爪、负载或可达性，最终方案仍需结合具体配置和项目验证。

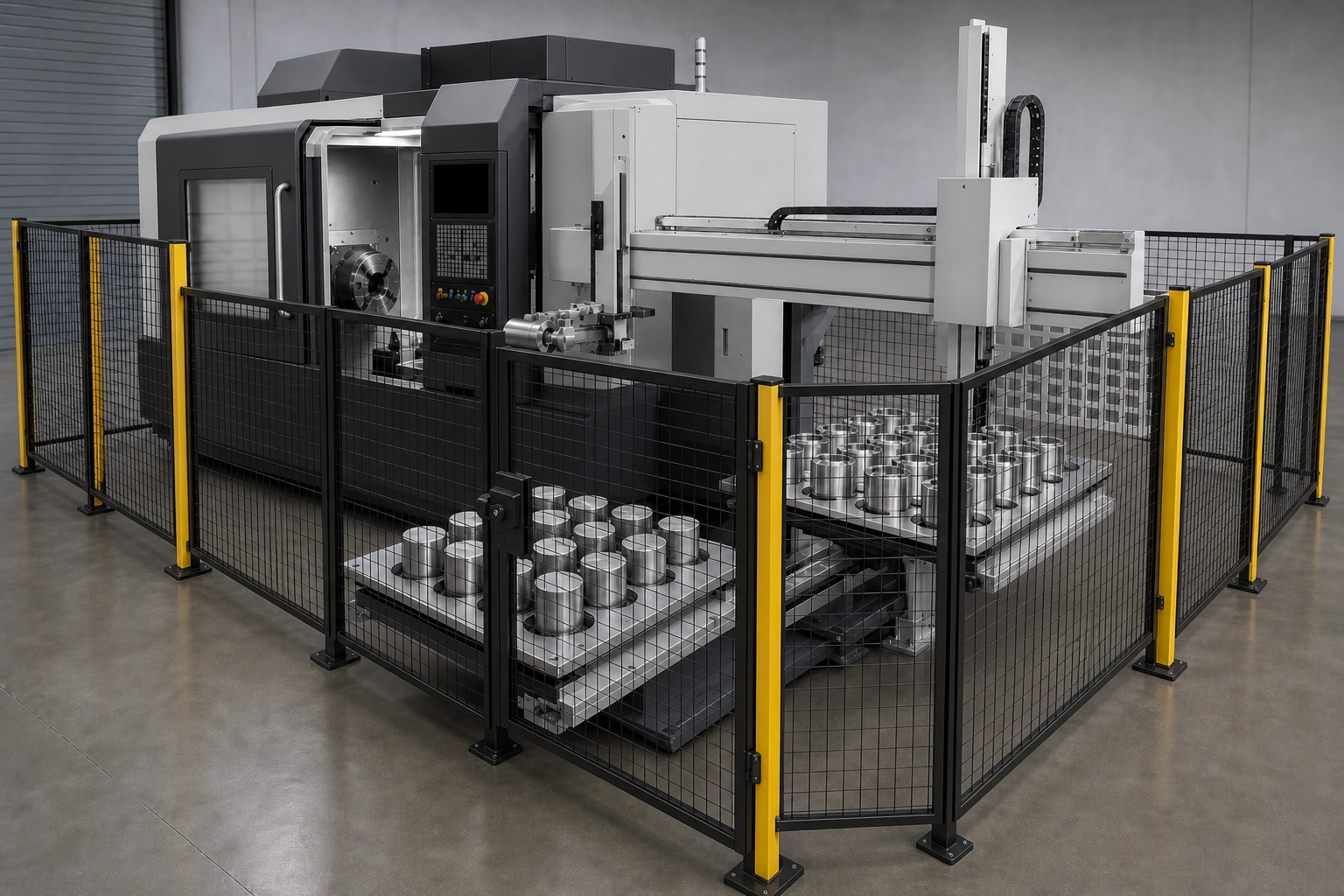

现场资料应说明毛坯进入方向、成品退出方向、料盘拟放位置，以及人员补料、维护和通行所需的空间。电气、气源和安全要求也要与设备位置一起记录，不能只给接口名称而没有位置关系。

目标节拍可以作为评审输入，用于说明生产任务希望达到的运行要求，但它不是已实现结果，也不能直接转写为设备保证。工程评审还要结合机床动作、工件交接、夹爪、接口、操作方式和异常处理条件逐项确认。

更通用的采集方法可参阅数控机床自动化的现场数据；本篇仍以单台 CNC 车床的一拖一评审为边界。

资料完整后，才适合比较两种有公开依据的一拖一示例。它们不是脱离项目条件的优劣排序，而是不同安装关系下的评审对象。

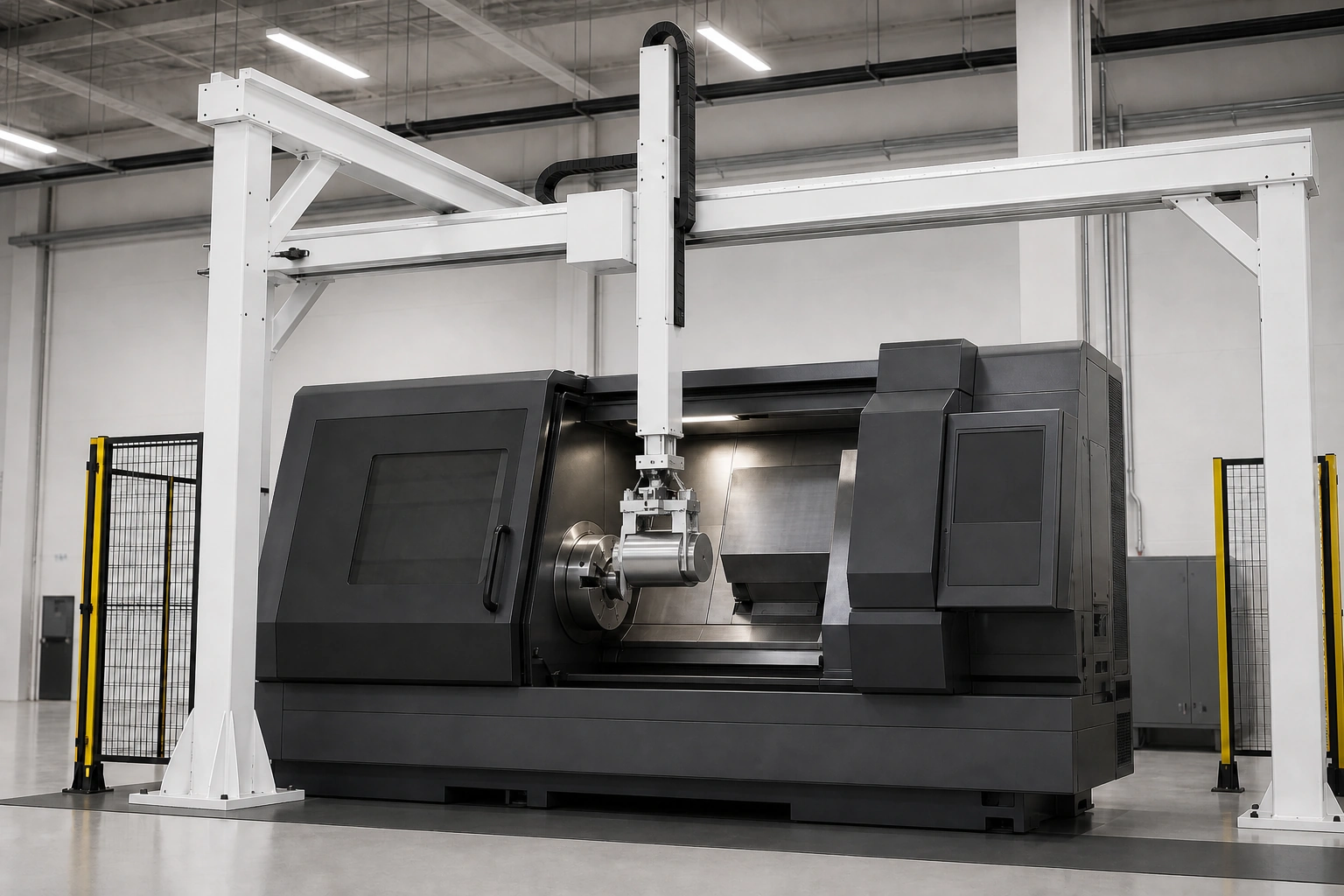

QR4-1600 是安装在机床上方的架式一拖一桁架机械手公开示例。评审时需把机床外形、上方空间、门或天窗位置、工件姿态及维护通道放在同一布局中核对。最终夹爪、负载、接口和布局仍按项目确认。

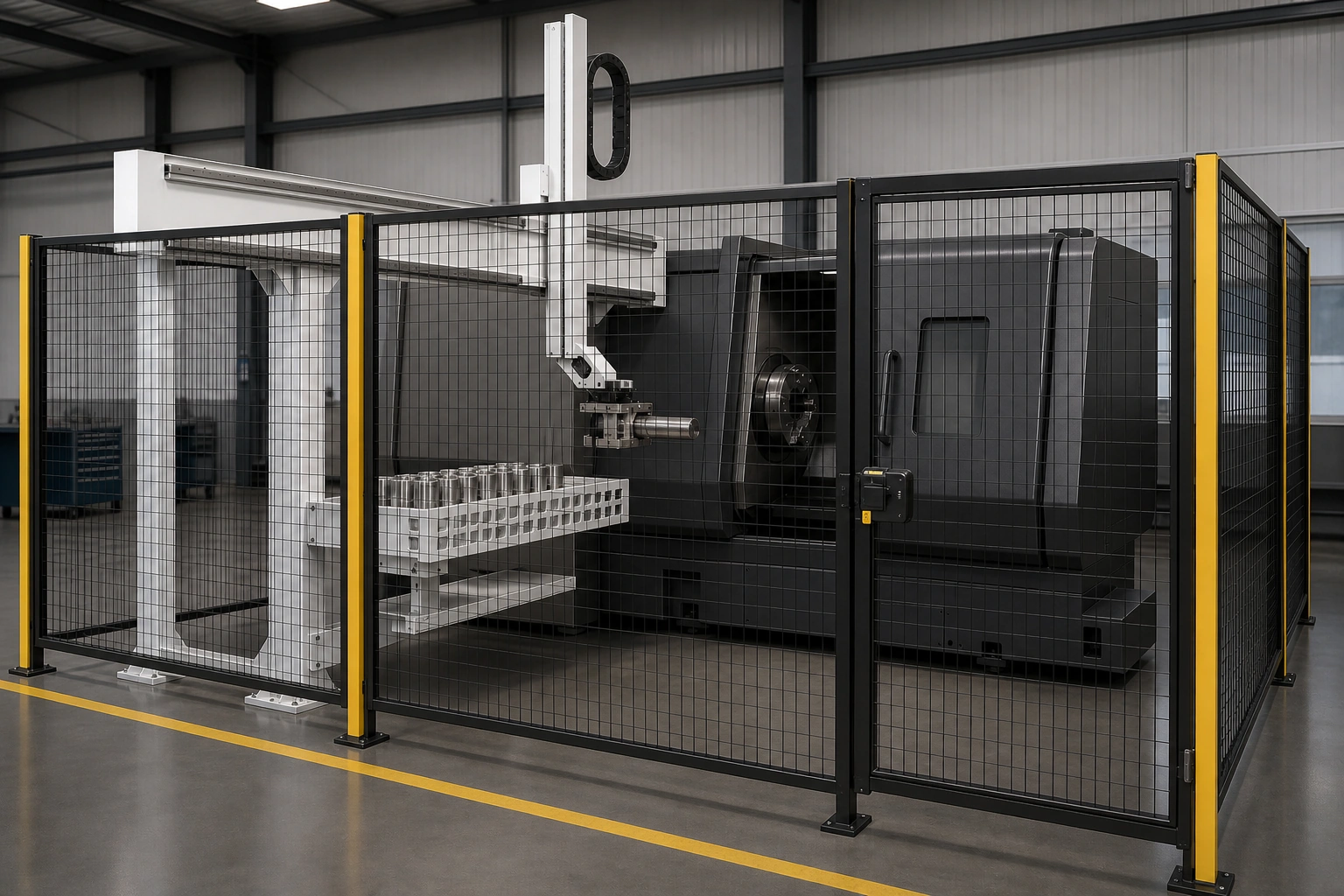

QR4-2400 是一体式一拖一桁架机械手公开示例，公开资料描述其支持料盘夹爪快速更换。评审要把料盘位置、补料方向、工件交接姿态、机床开口和现场空间放在一起。最终夹爪、负载、接口及布局仍需应用核对。

架式或一体式配置是否适合某台 CNC 车床，必须回到真实机床开口、安装空间、物料路径和工件条件。更广的背景可参阅桁架运动架构怎么选。

2026 公开手册列有扭矩监测防撞、空夹检测、天窗与机床同步检测、一键安全复位和程序模板等能力。它们只是手册所列功能，须以具体型号、配置和项目验证为准，不等于安全认证、完整风险评估或绝对防撞保证。

可在提交前按下面的项目输入表逐项检查：

资料完整度比先报型号更有助于推进评审，因为它把待验证问题变成可标注、可追踪的工程输入。

先准备机床外形和开口条件、毛坯与成品资料、工件重量与重心、允许夹持面、进出料方向，以及现场电气、气源和安全要求。这些内容共同构成一拖一方案评审的基础输入。

不够。不能根据机床型号推断完整的开口、附件、接口和现场空间，仍需用实际机床、工件和现场资料进行评审。

在机床开口、安装空间、物料路径和工件资料明确后再评估。脱离这些项目条件，不能固定判断哪一种配置更适合。

不能。目标节拍只是工程评审输入，不是已经实现的节拍，也不是设备保证值。

把机床外形与开口、毛坯和成品资料、工件重量与夹持面、进出料方向，以及现场电气、气源和安全要求整理后，向琦星提交机床与工件资料，进入单台 CNC 上下料方案评审。
