Bố trí vùng an toàn cho robot sáu trục cấp phôi CNC: cần xác định những vùng nào?

Bố trí vùng an toàn cho robot sáu trục cấp phôi CNC cần một bộ đầu vào gồm vùng chuyển động lớn nhất, vùng bị giới hạn, vùng thực sự dùng trong chương trình, vùng được bảo vệ; robot, EOAT và chi tiết đang mang; trạng thái động của cửa CNC, mâm cặp hoặc đồ gá, ụ dao và thiết bị phụ; vùng vật liệu; mọi nhiệm vụ, tuyến người và điểm truy cập. Checklist chỉ giúp lập bản đồ đầu vào. Khoảng cách hàng rào, thiết bị bảo vệ, logic an toàn và kết luận tuân thủ phải do đánh giá rủi ro, dữ liệu dừng, hướng dẫn nhà chế tạo cùng yêu cầu áp dụng xác định.

Phân biệt bốn vùng trước khi vẽ hàng rào

Vùng chuyển động lớn nhất theo thiết kế, vùng bị giới hạn bởi thiết bị giới hạn, vùng thực sự được chương trình sử dụng và vùng được bảo vệ không phải là một khái niệm. Bản đồ phải giữ riêng bốn lớp này, ghi nguồn dữ liệu, phiên bản và việc còn mở; không dùng bán kính danh nghĩa hoặc hình chiếu chân đế để thay cho toàn bộ không gian.

Vùng vận hành không phải toàn bộ vùng nguy hiểm của robot sáu trục. Nó chỉ thể hiện chuyển động dự kiến trong một cấu hình hoặc chương trình; sai lệch, chế độ khác, bảo trì và phục hồi vẫn phải được xem xét trong đánh giá theo nhiệm vụ. Trang robot giàn hay robot sáu trục cho cấp phôi CNC cung cấp bối cảnh kiến trúc, không cung cấp khoảng cách bảo vệ.

Tính cả EOAT, chi tiết và phụ kiện đang chuyển động

Vùng robot phải tính cả dụng cụ đầu tay, kẹp, chi tiết đang mang và phụ kiện chuyển động, không chỉ thân robot hoặc tâm mặt bích. Các tư thế tiếp cận và lùi có thể làm hình bao thay đổi, vì vậy cần dùng đúng model, cấu hình và trạng thái của dự án.

Không được suy đoán kích thước EOAT, kích thước chi tiết, tọa độ hoặc phạm vi từ ảnh minh họa. Dữ liệu thực tế phải giữ phiên bản và liên kết với robot, dụng cụ, chi tiết cùng chương trình được xem xét.

Đưa các trạng thái động của CNC vào cùng mô hình

Mô hình không gian cần chứa máy CNC và những bộ phận có trạng thái thay đổi liên quan đến cấp phôi: cửa, mâm cặp hoặc đồ gá, ụ dao, cửa bảo trì, băng tải hay thiết bị phoi. Đồng thời, ghi khay hoặc vùng vật liệu và các tư thế robot tiếp cận, bàn giao, lùi ra.

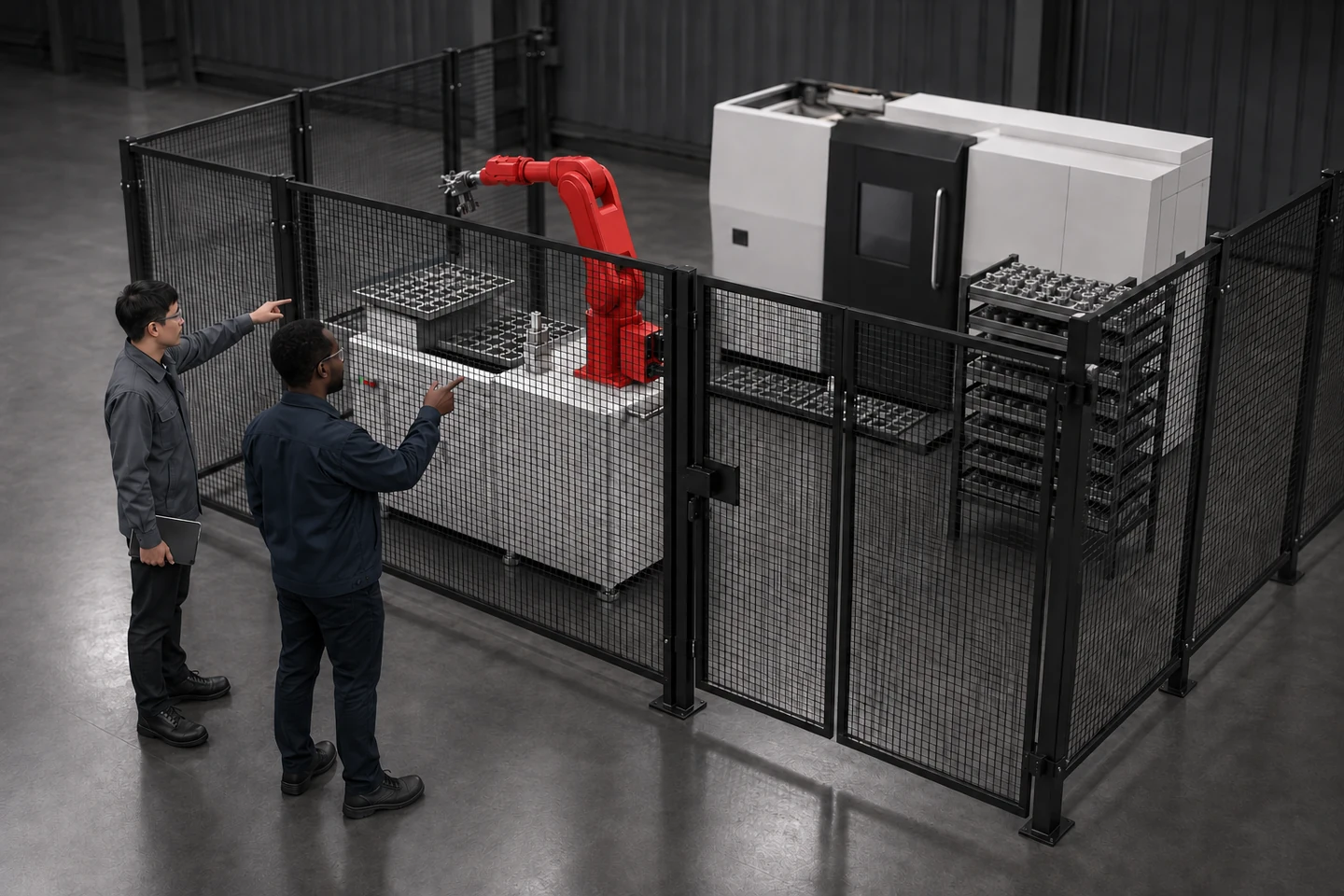

Minh họa bối cảnh ứng dụng / bố trí thực tế phải dựa trên model và đo đạc có kiểm soát: nhân vật không ở trong vùng nguy hiểm, không phải khách hàng thật hay chuyến thăm thật; hình không chứng minh trạng thái đã được chứng nhận hoặc khoảng cách an toàn.

dữ liệu hiện trường cho tự động hóa CNC giúp nhận diện cửa, đồ gá, vùng vật liệu và lối bảo trì cần đo. bố trí khay phôi thô và thành phẩm bổ sung vị trí vật liệu. Thiếu bản vẽ, đo hiện trường, trạng thái động và chương trình thật thì không thể tuyên bố không giao thoa.

Lập tuyến riêng cho từng nhiệm vụ của con người

Vận hành bình thường, bổ sung hoặc lấy vật liệu, kiểm tra, dạy chương trình, đổi dụng cụ hoặc đồ gá, bảo trì, vệ sinh và phục hồi sau dừng cần được lập thành các nhiệm vụ riêng. Mỗi nhiệm vụ phải có vị trí đứng, tuyến tiếp cận, điểm truy cập, tầm nhìn, khả năng thoát và trạng thái máy liên quan.

Người không nên phải đi qua vùng chuyển động nguy hiểm để thực hiện công việc thường xuyên nếu bố trí có thể loại bỏ nhu cầu đó. Tuy nhiên, một lối đi trên bản vẽ không chứng minh việc tiếp cận an toàn trong mọi chế độ. Bài viết không thiết kế teach mode, LOTO, quy trình vào cell hoặc phục hồi lỗi; phục hồi robot sau lỗi là chủ đề tách biệt.

Ghi điểm truy cập để nhóm an toàn thiết kế biện pháp phù hợp

Ranh giới bố trí phải hỗ trợ tách người khỏi chuyển động nguy hiểm trong vận hành tự động, đồng thời ghi các điểm truy cập cần thiết, tầm nhìn, khả năng thoát, vị trí điều khiển hoặc reset và trạng thái máy liên quan. Đây là dữ liệu cho nhóm an toàn đánh giá, không phải thiết kế chức năng đã hoàn thành.

Checklist không chỉ định loại khóa cửa, scanner, light curtain, emergency stop, reset hay logic khởi động. Nó cũng không chứng minh đã loại bỏ nguy cơ kẹt, va chạm, phóng chi tiết hoặc khởi động bất ngờ.

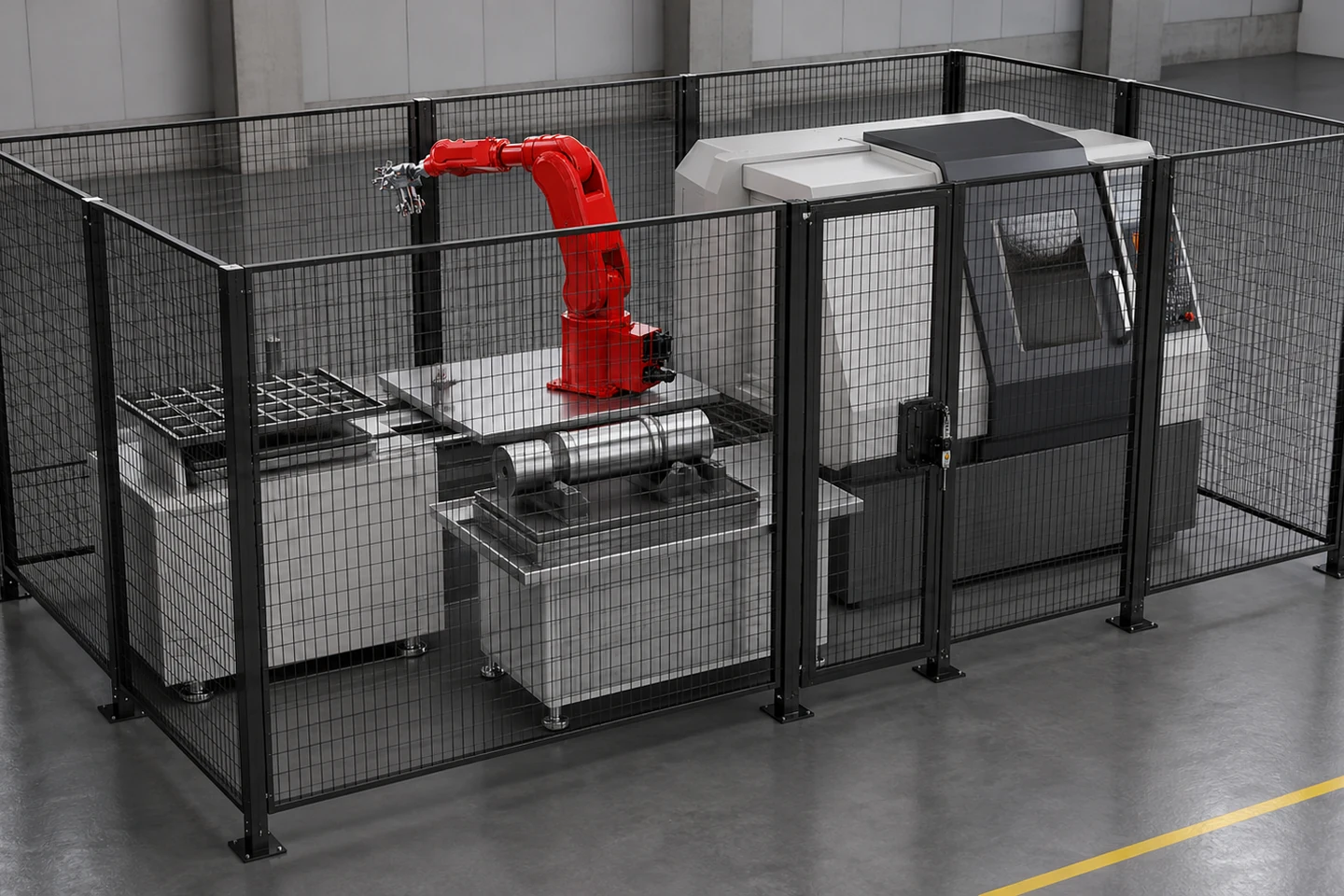

Minh họa bối cảnh ứng dụng / chỉ thể hiện quan hệ không gian khái niệm: hình kỹ thuật không có người, chữ, kích thước, vùng tô màu, mũi tên, sơ đồ mạch hay dấu “đạt”; không phải hiện trường khách hàng, bản vẽ, đánh giá rủi ro hoặc bằng chứng khoảng cách an toàn.

Không lấy một khoảng cách hàng rào chung từ ảnh hoặc bài viết

Không thể lấy một khoảng cách hàng rào chung từ hình ảnh, bán kính robot hoặc bài viết. Vị trí hàng rào, cửa truy cập, thiết bị cảm biến và khoảng hở phải được xác định từ đánh giá rủi ro theo nhiệm vụ, dữ liệu dừng, thiết bị giới hạn, hướng dẫn của nhà chế tạo và luật hoặc tiêu chuẩn áp dụng.

OSHA và HSE chỉ cung cấp hướng dẫn chung trong bối cảnh Hoa Kỳ và Anh. Các nguồn này không chứng minh tuân thủ tại Việt Nam, không đưa khoảng cách cho dự án và không thay thế yêu cầu pháp lý, tiêu chuẩn, hướng dẫn nhà chế tạo hay đánh giá rủi ro áp dụng.

Liên kết phiên bản và đánh giá lại khi đầu vào thay đổi

Bằng chứng xác minh bố trí phải liên kết phiên bản layout với robot sáu trục, EOAT, chi tiết, CNC, chương trình và mọi chế độ hoặc nhiệm vụ đã xét. Khi thay EOAT, chi tiết, tư thế, phần mềm, hàng rào hoặc tuyến người, nhóm có thẩm quyền phải đánh giá lại phần bị ảnh hưởng.

Mô phỏng, kiểm tra trực quan hoặc một lần chạy thử không phải chứng nhận hoặc nghiệm thu an toàn. Vấn đề chưa đóng phải giữ trạng thái mở thay vì ghi “đạt”. Sau một lần dừng, xác nhận điều kiện sau dừng có kế hoạch là bước vận hành riêng, không thay đánh giá bố trí vùng.

Bảng đầu vào bố trí vùng an toàn robot sáu trục

Bảng không điền sẵn khoảng cách hàng rào, thời gian dừng, tọa độ, thông số robot hoặc CNC, thiết bị bảo vệ, sơ đồ mạch, mức hiệu năng hay kết luận an toàn và tuân thủ.

Câu hỏi thường gặp

Vùng vận hành có phải là toàn bộ vùng nguy hiểm của robot sáu trục không?

Không. Vùng vận hành là không gian thực sự dùng trong chương trình đã xét; các vùng lớn nhất, bị giới hạn và được bảo vệ vẫn phải được lập riêng cùng các chế độ và nhiệm vụ liên quan.

Bố trí có cần tính cửa CNC, ụ dao và thiết bị phoi không?

Có. Mô hình cần chứa cửa, mâm cặp hoặc đồ gá, ụ dao, cửa bảo trì, băng tải hay thiết bị phoi trong các trạng thái động liên quan, cùng EOAT, chi tiết và tư thế robot.

Checklist này có thể chỉ định loại cổng, scanner hoặc interlock không?

Không. Nó chỉ thu thập không gian, nhiệm vụ, điểm truy cập và dữ liệu cần thiết. Thiết bị cùng logic bảo vệ phải do đánh giá rủi ro và nhóm có thẩm quyền xác định.

Khi thay EOAT, chi tiết hoặc chương trình có phải đánh giá lại layout không?

Có, phần bố trí bị ảnh hưởng cần được đánh giá lại theo phiên bản mới. Thay đổi tư thế, phần mềm, hàng rào hoặc tuyến người cũng là đầu vào cần kiểm tra lại.

Nguồn và giới hạn sử dụng

Bài viết chỉ sử dụng QX021-F01 đến QX021-F06, QX-FCT-20260903-006, QX-FCT-20260903-007, QX-FCT-20260829-001 và QX-FCT-20260831-002. Nguồn QIXING hỗ trợ đầu vào không gian và nhiệm vụ; OSHA/HSE chỉ hỗ trợ nguyên tắc chung, không chứng minh tuân thủ tại Việt Nam hoặc cell cụ thể an toàn.
