薄壁套筒机器人上下料，怎样评审夹持变形？

评审薄壁套筒机器人上下料，不宜先套用夹持力数值。先核对图纸、公差、材料与工序，明确接触面和测量支撑；再记录夹持前、夹持中（仅在安全且经批准的方法可行时）、释放后及量测夹具中的样件状态。条件不同的读数不能直接相减或归因；缺资料就标“待核”，不能写成“无变形”或“已合格”。

先把薄壁套筒的工件条件说清楚

“薄壁”不是可直接用于夹爪选型或检验放行的完整条件。项目团队应先核对可分享且已脱敏的图纸版本、几何与壁厚、公差与功能要求、材料及已知热处理状态，区分毛坯、工序中件和成品。哪些外圆、内孔或端面允许接触，哪些区域属于定位、密封或装配相关表面，也应由实际图纸与工艺文件说明；未知项留空待核，不从工件名称推断。

还要标明抓取发生在什么工序之间：夹爪接触之前，卡盘、料位或其他装置如何保持样件；抓取之后，样件将放到哪里；现有检验规定用什么基准、支撑和仪器。这样才能知道后续读数是在比较同一件、同一工序状态，还是混入了前道加工、搬运与重新装夹的差异。琦星公开有单台 CNC 上下料应用，但公开页面不证明存在本题套筒的现成夹爪、特定材料或已验证的质量结果。

接触与保持：分开看机床卡盘和机器人夹爪

薄壁件的接触区与受力方式值得单独评审。SCHUNK 的薄壁工件卡盘爪资料把接触分布与变形风险联系起来；Haas 的液压卡盘排查指南也将过高压力和接触异常列为其卡盘场景需检查的因素。这些都是各自厂家的机床卡盘示例，不能直接套成机器人末端夹爪的接触点、夹持力、结构或调整步骤，更不能代表琦星现有设备配置。

对机器人侧，评审问题应落到这件样件：夹爪拟接触哪里，接触面的形状和范围由什么图纸支持，抓取时样件由哪里托住，搬运转向、等待与释放时如何保持，异常停机后由谁承托？某些市售可调末端夹爪具有可调行程或抓取力，只说明市场上存在这种设计；不能据此判断该产品或任何设定适用于本套筒。通用输入可对照琦星 CNC 上下料夹爪评估表，本页只聚焦薄壁套筒形状变化的证据，不重复综合选型。

应用场景示意

三种状态不要合并成一个“变形量”

夹持中：记录暂态，而不是要求冒险量取

夹持中的形状或位置变化，应与夹爪接触区、工件原有支撑、测量基准及观察方式一起记录。若没有安全、技术可行且经项目批准的夹持中观察或测量方法，就如实写“未测／待核”；不得让人员进入运动单元、越过防护或为了填表强行读数。外观变化也不能自动换算成尺寸偏差或质量结论。

释放后：记录恢复或残留，再查原因

材料学中“卸载后恢复”与“卸载后仍有残留变化”是不同概念；NIST 关于弹性与塑性变形的说明只支持这层通用术语区分。它不告诉我们这件套筒的材料、载荷或是否发生塑性变形。释放后若观察到差异，应把同件样件的前后工序、材料状态、放置方式、复测时点及仪器条件一并核对；不能只因差异出现在抓取之后，就认定由机器人夹爪造成。

测量夹具中：量测动作也可能改变条件

测量时重新支撑或固定样件，可能让读数受到夹持和定位条件影响。Renishaw 的计量夹具资料强调可重复的夹具设定，并提示避免固定时造成损伤或形变。因此记录应写明基准、支撑位置、量测夹持方式、仪器、测点和时点；方法及判定标准由本项目图纸和质量人员确定。不同基准或测量支撑下的数字，不能直接作为同条件“夹持前后差”。

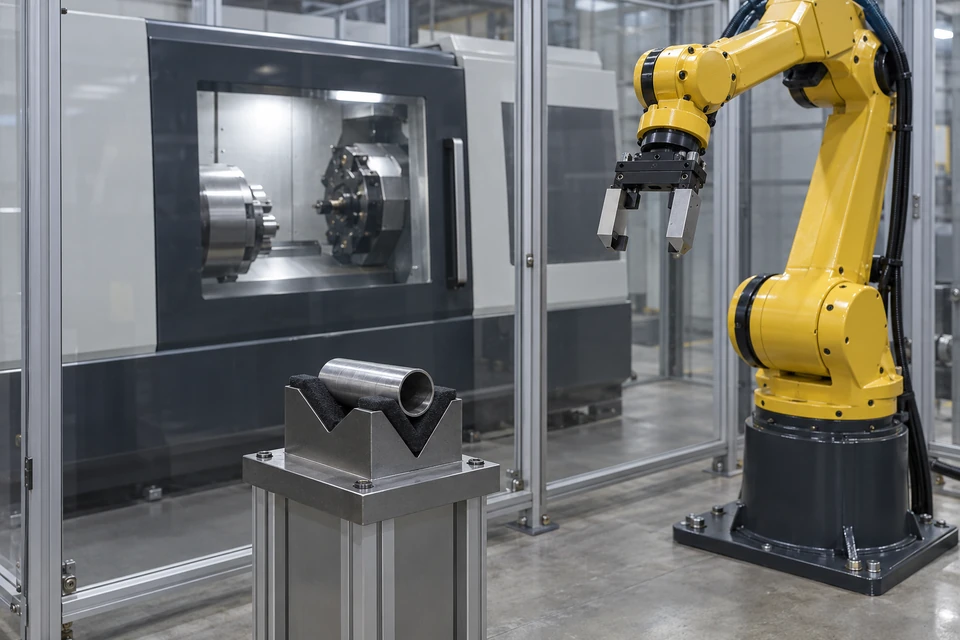

应用场景示意

用空白样件记录表安排可比的复核

以下只是待填项目问题，不含实测数据，也不是通用测试顺序或操作规程；试验时点与方法须由现场合格人员依据图纸、机床和安全要求确定。 “夹持中”一行仅在安全且经批准的方法可行时填写；否则记“未测／待核”。同件或同批样件如何选择、需要怎样复测，也由工艺与质量团队确定。

比较时先核对是不是同一工件、同一图纸和工序状态，以及基准、测点、仪器、支撑和量测夹持是否可比。不同条件的读数不能直接相减；未测、未知或无可比依据，应写“未测／待核”，不能填“无变形”。如果释放后结果仍有差异，再安排对前工序、材料、仪器、支撑和测量方法的受控复核，保留原始记录。最终试验方法、允许值与放行结论只能由项目工艺、质量及安全责任人员依据真实资料制定；本文不代替工程设计、设备安全评估、工件检测或量产验证。

常见问题

夹持中有变化，松开后恢复，就算抓取合格吗？

不能只凭外观或“弹性恢复”这个术语判定。仍要核对实际图纸、功能要求和量测条件，由项目工艺与质量人员确定测试方法及验收依据。本文不提供允许变形值，也不对特定套筒作合格判断。

释放后尺寸与抓取前不同，能直接认定是机器人夹爪造成的吗？

不能。先查同件和同一工序状态是否一致，再对照基准、测量支撑、夹持方式、仪器和时点，并排查前道加工及材料状态。原因未查清前，记录差异与开放项，不预先归因。

能直接采用网上的夹持力或卡盘接触点数吗？

不能。他厂卡盘和末端夹爪资料只能提示接触、保持与形变风险，不能转换为本工件的通用参数。接触区、夹爪结构、保持方式和验证边界应由真实图纸、样件及项目评审决定。

工厂先提供什么资料，才能评审薄壁套筒上下料？

可先准备可分享且已脱敏的图纸与公差、材料和工序状态、毛坯及成品样件、允许接触区、现行检验方法，以及机床、料位、节拍约束和安全边界。缺项明确标“待核”，无需把未知参数当作已确认条件。

联系琦星讨论样件与开放项

如果正在评估单台 CNC 薄壁套筒机器人上下料，可联系琦星提供可分享且已脱敏的图纸版本、工序、样件和现有测量与安全要求。项目团队可据此讨论抓取接触、支撑和可比样件记录的问题；具体夹爪配置、试验方法、质量结论及可行性，仍须由实际项目验证。
