带法兰工件自动上下料：正反面和凸台朝向如何确认？

评审法兰盘自动上下料方向，先按图样、工序和夹具，确定法兰面及凸台或台阶的方向参照。把正反面、料位位置、平面内转角分开记录，再在取料、夹持后、入机前和成品放回处核对允许姿态；误姿态或无法判定的处置须经样件评审。本文不表示琦星已有识别或纠错功能。

先定义法兰面和凸台，再谈“正反”

同一件带法兰工件，毛坯与成品的可观察面、可接触面及定位要求可能不同。项目团队应先拿出图样版本、对应工序、毛坯与成品样件、实际夹具定位面，标出法兰面、凸台或台阶，以及夹爪允许接触的区域。然后分别问：取料时哪一面必须朝向夹爪？入机时哪一面必须朝向夹具？完成加工后，放回成品位的方向是否另有要求？在没有这些资料时，不能用外形名称代替方向定义。

RNA 的阀体与柱塞定向案例分别描述了轴线、头部和大径端的呈送方向；其注射器筒供料例子要求该部件的法兰朝上。这些都是第三方特定零件的条件，只能提醒评审者把参照特征写明，不能推导本工件也必须“法兰朝上”，更不能当作琦星客户案例。

应用场景示意

正反面、位置和平面内角度要分开记

“面向正确”只回答哪个面朝向观察或接触位置；“位置正确”回答工件处在哪个料位、取料点或装夹位置；“角度正确”才涉及工件绕自身轴线的平面内转角。还要单独标出凸台相对夹爪和夹具的位置：夹爪会不会遮住它，或让原本能辨认的两种姿态看起来相同？这四项不能合写成一个“方向 OK”。

Asyril 原厂术语将朝上的面、取料位置与角度分为不同字段；其角度教学还用对称垫圈说明，并非所有工件都需要指定取料角。若真实法兰件与夹具在有关方向上对称，固定转角可能没有必要；若凸台、孔位或夹具约束打破对称性，则应由样件验证需要控制哪些相对方向。这里不预设角度、公差，也不表示琦星使用该第三方系统。

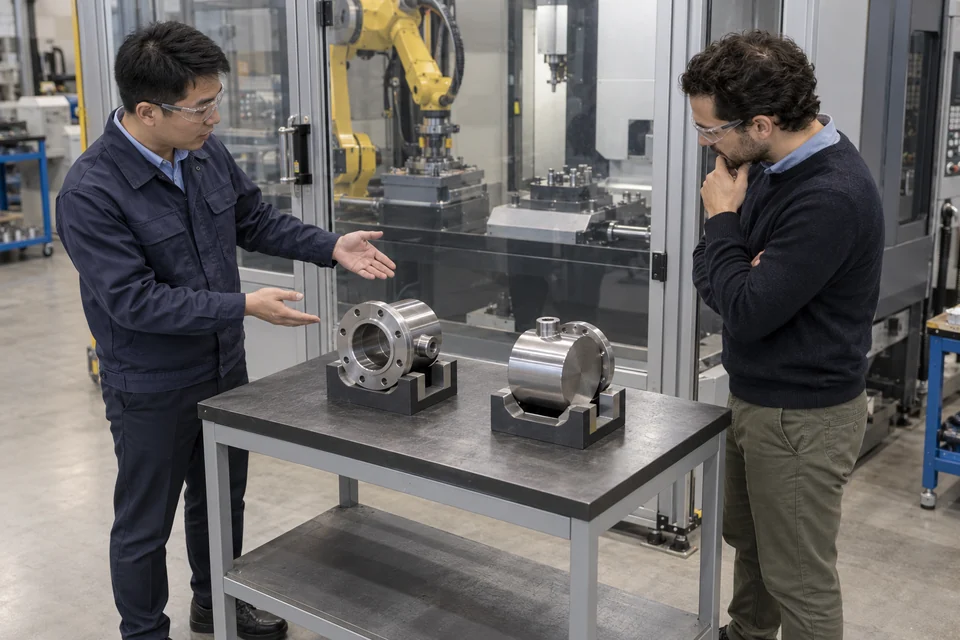

先找出“看起来一样”的错误姿态

项目评审可将同一工件以不同面向和转角摆在真实料位，逐一拍下可观察特征。哪些姿态从上方看相似、但到夹爪或夹具处并不等价？哪些凸台会被法兰边缘或夹爪挡住？哪些状态即使看到轮廓，也缺少足够证据判定正反？这些观察要对应到实际图样和样件编号，而不是从示意图片直接得出设备检测能力。一般的工件定位基准传递文章讨论各位置的交接框架；本篇只收敛到带法兰与凸台工件的面向、转角及误姿态。

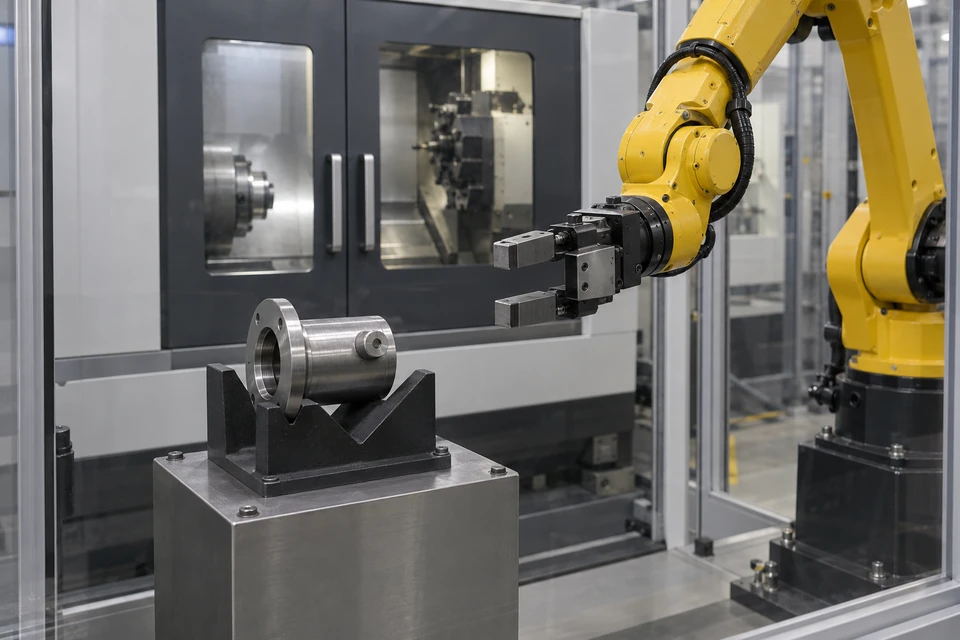

四处交接，分别记录能看见什么

在料位，先问法兰面和凸台是否可见，工件是毛坯还是成品，取料姿态是否有唯一可辨认的参照；在夹持后，再问夹爪遮住了什么，原本观察到的面向能否保留证据；在入机前，问法兰面、凸台与夹具的相对方向能否按实际装夹要求复核；在成品放回处，问加工后的可见面与放置方向是否仍沿用毛坯规则。每处都要区分“允许”“不允许”和“现有证据无法判定”，具体边界由项目资料和试验确定。

这不是现成的设备状态矩阵。比如料位看得见凸台，不意味着夹爪闭合后还能看到；取料前正反面已定义，也不意味着入机前已经验证。应记录每处的可见特征、遮挡和可接触面，并说明由谁根据什么样件和试验记录作出判断。

应用场景示意

确认手段与异常处置，留给样件试验

机械定向、人工比对样件或视觉导引都可以成为待比较路径；选哪一种，应先确认实际工件、供料、遮挡和装夹约束。Cognex 的视觉导引示例涉及特征训练、标定、参考姿态以及位置和转角输出，说明的是第三方系统的一种取放机制。即使得到位置和转角，也不能单独证明法兰正反面、凸台高度或装夹状态正确，更不能说明琦星现场已装配同类系统。

误姿态、特征被遮挡或无法判定时，是否暂停下一次取料、样件如何隔离、由谁人工复核及按什么条件恢复，均需由工艺、设备、质量与安全人员按现场风险评审。下表只供真实图样、样件、供料、夹爪和夹具评审时填写；没有通用的法兰朝上规则、角度阈值、传感器选型或现成放行逻辑。除位置名称外不预填通过、拒收或任何试验结果。

常见问题

有料检测能代替法兰正反面确认吗？

不能。料位有件，不说明哪一面朝向夹爪或夹具，也不说明凸台是否处在允许方向。关于一般料位和交接点“有料”证据，可另看有料检测问题表；本页的问题是法兰/凸台的方向定义。

法兰一定要朝上吗？

不能一概而论。RNA 的法兰朝上是特定注射器筒供料例子；实际带法兰工件应依据本工件图样、工序和下游装夹来定，毛坯与成品还可能需要分别评审。

圆形法兰件需要控制旋转角吗？

不能只看外轮廓。要核对凸台、孔位等非对称特征是否与夹爪或夹具产生方向约束；若有关几何与装夹确实对称，未必需要指定取料转角。是否需要及如何定义，仍须样件验证。

视觉给出位置和角度，就能判定凸台方向吗？

不能自动推出。应先确认实际可见特征、标定与参考姿态、遮挡，以及这些观察能否用样件区分正反面和凸台状态。第三方视觉导引示例不是琦星配置或本工件检测结果。

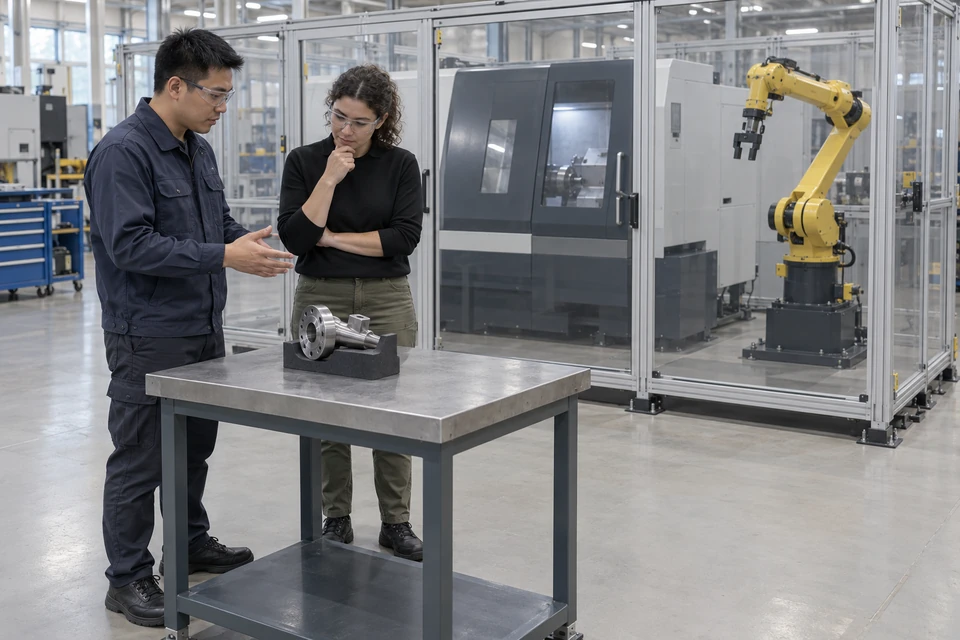

带着样件与限制讨论方向问题

琦星公开的单台 CNC 上下料应用说明毛坯上料和成品下料的业务方向，不证明已有本题法兰件识别、纠错或拒收配置。如果工厂正在评审此类工件，可联系琦星提供可共享且脱敏的图样版本、毛坯与成品样件照片、对应工序、料位状态及夹具方向限制，并列出暂时无法判定的姿态。先核对项目输入和试验问题，再讨论可能方案；精度、节拍、适配性及实施结果不能在样件与现场验证前承诺。
