铸件 CNC 自动上料：毛坯余量波动如何影响抓取与机内定位？

铸件 CNC 自动上料时，夹爪抓住毛坯，只说明完成了一个取料动作；料位支撑与实际接触、CNC 内的真实定位、待加工面的可用余量是三个不同判断。毛坯表面或余量有变化时，应对照图样版本和代表性样件，分别核对供料、夹爪、机内夹具及加工验证记录，不能凭一次抓取认定整道工序可行。

抓住、定位、留足加工余量，分别回答什么？

料位和夹爪回答的是：毛坯被怎样支撑，手指实际上碰到哪里，取起后姿态能否按项目条件交接。机内定位回答的是：铸件放入 CNC 并由实际夹具装夹后，哪一个真实特征与图样基准、加工方向对应。余量核对则回答：以这个真实定位状态加工时，待加工面是否仍有满足该工序要求的坯料。这些问题需要分别留证据；“抓得住”不能代替“定位对了”，更不能代替“余量已核实”。

Renishaw 的铸件加工案例和工艺设定资料把坯料条件、实际基准特征位置与工件朝向分项处理。这里借用的是项目评审逻辑，不是琦星已经采用其测量设备、自动补偿或完成同类项目的证据；具体检测和放行方式仍由工厂依据图样、设备及工艺确定。

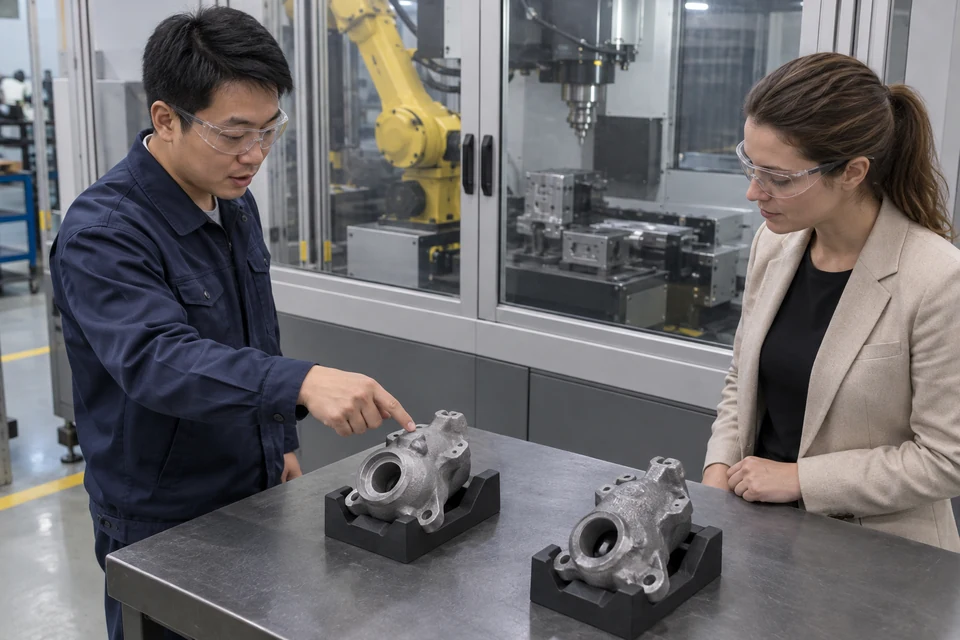

先看代表性毛坯：料位支撑和夹爪接触是否一致？

请先确认铸件类型、铸造与工序状态、图样版本，并找出能代表当前来料差异的毛坯和已有检验记录。样件在料位靠什么面或结构支撑？夹爪预定的允许接触区，实际落在毛面、边缘还是其他部位？若样件存在飞边、浇口残余或局部不规则点，它们是否改变支撑或手指接触？这些都是若存在才核对的项目，不能把某种表面缺陷写成所有铸件的共同属性。

仅按理想名义外形画出夹爪位置，不能证明不同来料在同一位置都形成相同接触。SCHUNK 关于不平整压铸件的资料涉及的是机内磁力夹具，并非机器人夹爪；它只能提醒评审者把真实表面状态列为接触输入，不能据此计算夹持力或宣布某种琦星抓取方案可行。工厂应将样件编号、表面状态、料位支撑方式和实际接触记录放在一起核对。

应用场景示意

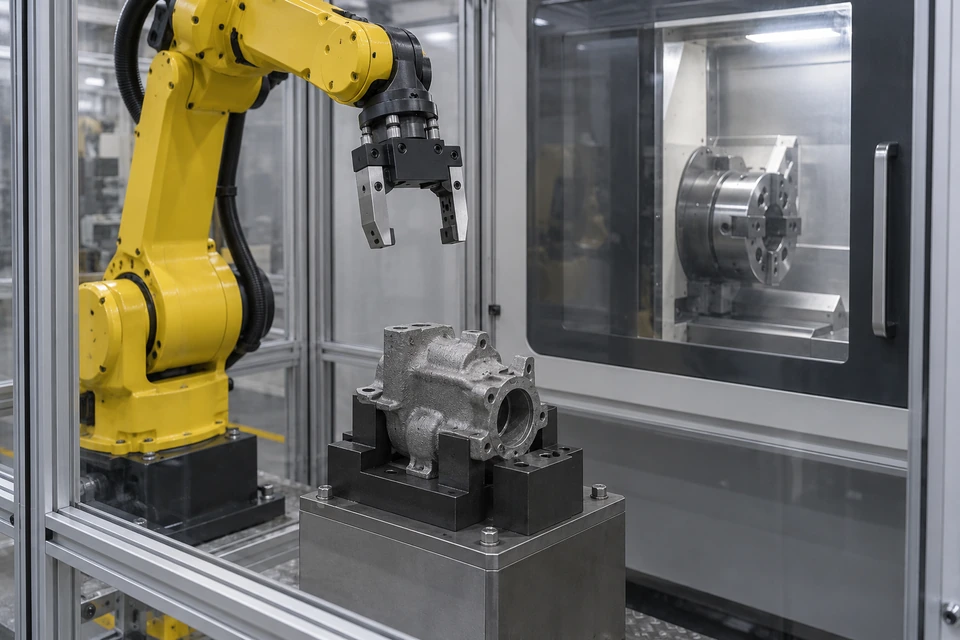

毛坯进入 CNC 后，哪个真实特征建立加工基准？

毛坯被送到机床附近，不等于已经按图样基准装夹。应先写清机内使用的是何种实际夹具，再对照图样问：装夹后，哪一可核验特征确定工件的位置和方向？抓取姿态与这个定位特征之间有什么关系？如果样件的实际轮廓或余量与名义状态不同，待加工面是否还有符合该工序要求的余量？没有真实图样、样件和检验记录时，这些问题只能标记为“待核”，不能填入统一公差或推定缺料、过切。

记录也应分开：一份说明料位与夹爪实际怎样接触和交接，另一份说明机内装夹后的定位依据与余量验证。这样才能发现“上料动作已完成，但加工依据仍未确认”的证据空缺。Renishaw 的公开资料支持把坯料状态、基准和朝向分别看待，不表示本项目必须加探针、具备自动补偿，或已有任何加工改善结果。关于一般的交接框架，可另看工件定位基准四位置传递；本文只讨论铸件毛坯余量与机内实际定位这处交接。

应用场景示意

加工后取件，接触面要重新确认吗？

要按加工后工件的图样和客户规范重新确认，而不是自动沿用毛坯取料位置。若加工后某些面不允许划伤，就应把允许、禁止接触区和表面保护条件独立写明；若没有这类要求，也不能替项目凭空增加。原厂资料分别展示了不适合不允许划伤工件的硬质接触件与面向表面友好抓取的软质垫片。这只说明接触方案受工件表面要求影响，不是特定产品推荐，也不保证换一种材料就不会划伤。

如果要系统评估指端、允许夹持面和保护要求，可参看已有的通用 CNC 上下料夹爪评估表及从毛坯到成品的夹爪设计说明。本篇不重复通用选型清单，重点仍是铸件毛坯实际接触与机内基准、余量之间如何留证据。

用真实样件填写四个交接时点

以下是空白项目记录，仅供真实铸件图样、样件、供料、夹爪和机内夹具评审填写；不构成公差、检测配置、放行标准或已完成验证。表中除时点名称外均为“待项目填写”。毛坯取料与加工后取件的接触要求若不同，应分别记录。对接触、基准或余量尚无证据的情况标为“待核”；是否暂停、复核、隔离及何时恢复，由实际工艺、设备、质量和安全人员确定，不能把表格当成已配置的自动处置逻辑。

哪些记录应随样件一起保留？

至少让项目评审能对应到图样/工序版本、样件编号、来料表面和余量记录、料位支撑与实际接触、机内夹具定位依据、加工验证和加工后保护要求。哪些数据可用、如何检验及如何判定，都取决于真实项目；本文没有琦星铸件样件或试验结果，也不提供预设阈值。琦星公开的单机上下料应用描述毛坯上料与成品下料业务方向，不等于已有此铸件案例。

常见问题

铸件毛坯能被夹爪抓起，就代表能稳定完成 CNC 上料吗？

不能直接推断。料位支撑和夹爪接触、机内实际定位、待加工面余量是不同验证项；只有图样、代表性样件、实际夹具及项目记录能回答具体工件是否满足要求。

毛坯表面不规则，是否必须换夹爪或加探针？

不能一概而论。先核对实际不规则部位是否影响支撑、允许接触区和机内定位，再按图样与样件比较可行路径。第三方机内夹具和加工资料不能证明琦星配有特定夹爪、探针或补偿功能。

机器人已将毛坯放进机床，为什么仍需核对余量？

放入动作只说明位置交接发生了；机内真实定位特征、坯料状态与待加工面的关系还需按图样和样件确认。不能用抓取姿态或放入动作替代加工余量的核验。

加工后成品能沿用毛坯抓取位置吗？

只有该接触位置在加工后仍被图样或客户规范允许，且样件验证满足项目要求时，才可考虑沿用。加工后面若有保护要求，应单独记录；本文不预设材料、夹持力或无划伤结果。

带上真实工件证据，再评审自动上料

如果终端工厂正在评审铸件 CNC 自动上料，可联系琦星，提交可共享且脱敏的铸件图样和工序版本、代表性毛坯与加工后样件、已有余量与接触要求、机内夹具信息及检验记录。先把“能抓住、如何定位、余量是否成立”逐项核清，再讨论具体方案。本文是评审问题清单，不承诺琦星已有铸件客户、特定配置、适配性、节拍、精度或加工结果。
