Hồ sơ bôi trơn robot sáu trục cấp phôi CNC: tài liệu và bằng chứng thực hiện

Hồ sơ bôi trơn robot sáu trục cấp phôi CNC cần đối chiếu danh tính robot thực tế với tài liệu đúng phiên bản, mục hoặc trang yêu cầu, cơ sở đến hạn theo tài liệu, và bằng chứng của từng lần thực hiện. Mỗi mục còn mở phải có người phụ trách. Lịch dự kiến hoặc một ô đã điền không tự chứng minh công việc đã được làm.

Xác định đúng robot và tài liệu áp dụng

Mỗi dòng nên bắt đầu bằng hãng, model hoặc biến thể, serial hay mã tài sản nếu có, tư thế hoặc lắp đặt liên quan, sổ tay sản phẩm và revision áp dụng. Các trường này định danh đúng đối tượng trước khi đối chiếu yêu cầu. Nếu chưa xác định được robot hoặc tài liệu, ghi “chưa xác nhận”; không suy luận model từ ảnh hoặc dùng dữ liệu của model khác.

Trong bối cảnh ứng dụng một cell, Trạm robot sáu trục chỉ giúp định vị chủ đề. Nó không xác nhận model, lịch sử bảo trì hay yêu cầu bôi trơn của một robot cụ thể.

Theo chuỗi tài liệu đến đúng mục bôi trơn

Hồ sơ cần giữ mạch tham chiếu: sổ tay sản phẩm, đến mục bảo trì cụ thể, rồi đến tài liệu bôi trơn được viện dẫn. Ghi mã tài liệu, revision, trang hoặc mục của từng mắt xích để người tiếp nhận có thể biết yêu cầu đến từ đâu.

Ví dụ tài liệu ABB cho một model và revision cụ thể cho thấy loại, mã và lượng dầu hộp số có thể nằm trong tài liệu kỹ thuật tham chiếu riêng. Ví dụ này chỉ giải thích cách giữ chuỗi tài liệu: khi tài liệu được viện dẫn chưa được truy cập và đối chiếu cho robot thực tế, các trường đó phải để mở.

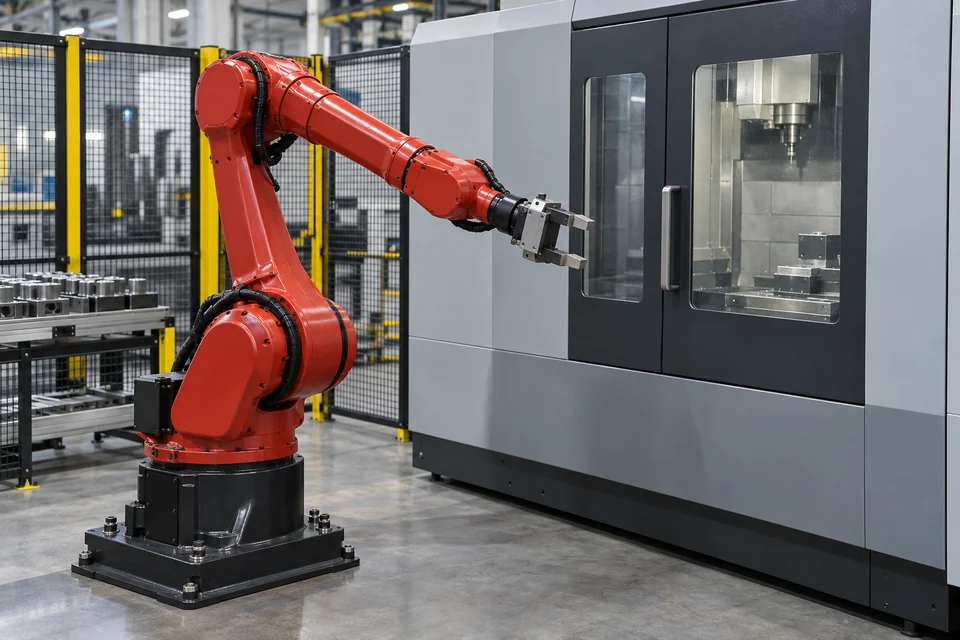

Minh họa bối cảnh ứng dụng

Ghi cơ sở đến hạn theo tài liệu, không tự lập chu kỳ

Tài liệu áp dụng có thể dùng cơ sở thời gian lịch hoặc giờ vận hành. Hồ sơ cần giữ đúng loại cơ sở mà tài liệu của model sử dụng, kèm nguồn bộ đếm hoặc ảnh chụp và thời điểm ghi nếu thực tế có. Không đổi từ giờ vận hành sang lịch, hoặc ngược lại, chỉ để bảng dễ điền; cũng không suy ra một chu kỳ chung cho mọi robot sáu trục.

Điều quan trọng là phân biệt “tài liệu yêu cầu gì” với “hồ sơ hiện có ghi gì”. Không tự tạo bộ đếm, ngày đến hạn, vật tư, lô vật tư hoặc kết quả để làm cho bản ghi có vẻ hoàn chỉnh.

Tách yêu cầu khỏi bằng chứng thực hiện

Mỗi trục, hộp số hoặc đối tượng bảo trì thực tế nên có một dòng riêng. Cột tài liệu chỉ dẫn đúng mục hoặc trang; cột kế hoạch ghi trạng thái kế hoạch; cột bằng chứng chỉ giữ chứng từ của công việc thực tế nếu đã có. Việc tách này giúp tránh nhầm một kế hoạch với bằng chứng hoàn tất.

Dấu “—” là chỗ điền, không phải dữ kiện. Khi có hồ sơ thật, cột đầu lưu đúng đối tượng và revision; cột hai dẫn trang/mục và nguồn thời điểm hoặc bộ đếm; cột ba giữ kế hoạch riêng với chứng từ thực hiện; cột bốn ghi trách nhiệm còn mở. Thiếu tài liệu tham chiếu thì ghi “chưa xác nhận”.

Minh họa bối cảnh ứng dụng

Giao mục còn mở cho người phụ trách

Khi bàn giao, mỗi việc bôi trơn hoặc kiểm tra liên quan cần giữ trạng thái hiện tại, ảnh hưởng hiện tại đã được ghi nhận, log hoặc bằng chứng, người sở hữu và bước tiếp theo. Hồ sơ chuyển dữ liệu và trách nhiệm; không chuyển thành hướng dẫn can thiệp hoặc giấy cho chạy lại.

Người đang tìm quy trình khôi phục có thể chuyển sang Ranh giới khôi phục và bảo trì. Với nội dung về bố trí tiếp cận, xem Vị trí lắp và lối bảo trì robot sáu trục. Hai trang này giữ phạm vi riêng; hồ sơ hiện tại chỉ đối chiếu tài liệu và bằng chứng.

Câu hỏi thường gặp

Có thể dùng một lịch bôi trơn chung cho mọi robot sáu trục không?

Không. Cần đối chiếu đúng model, revision và cơ sở đến hạn trong tài liệu áp dụng; chu kỳ chỉ do tài liệu phù hợp với robot thực tế quyết định.

Yêu cầu trong sổ tay khác bằng chứng thực hiện như thế nào?

Yêu cầu và kế hoạch phải tách khỏi chứng từ công việc thực tế. Một bảng đã điền không tự xác nhận hoàn tất.

Thiếu tài liệu bôi trơn được viện dẫn hoặc chứng từ thì ghi gì?

Ghi “chưa xác nhận”, dẫn phần tài liệu hiện có và giao người phụ trách đối chiếu. Không đoán loại, mã, lượng hay kết quả.

Hồ sơ đầy đủ có cho phép bảo trì hoặc chạy lại không?

Không. Hồ sơ chỉ tổ chức dữ liệu và trách nhiệm; không xác nhận an toàn, khôi phục lỗi, quyền can thiệp hay phê duyệt sản xuất.

Nguồn và giới hạn sử dụng

• ABB Product manual — IRB 5720, OmniCore, 3HAC079195-001 Revision J: ví dụ theo đúng model/revision ABB về chuỗi tài liệu, cơ sở thời gian và tài liệu bôi trơn được viện dẫn; không chuyển khoảng thời gian, dầu/mỡ, mã, lượng hay quy trình sang robot khác.
• QIXING: bàn giao ca vận hành cấp phôi CNC tự động: cấu trúc công khai cho trạng thái, ảnh hưởng, bằng chứng, người sở hữu và bước tiếp theo; không phải lịch sử bảo trì hay quyền chạy lại.

Bài viết tổ chức hồ sơ đối chiếu tài liệu và bằng chứng. Nó không hướng dẫn tháo lắp, xả/nạp hay bôi trơn; không tuyên bố tuổi thọ, độ tin cậy, an toàn, tuân thủ, khôi phục lỗi hoặc phê duyệt sản xuất.
